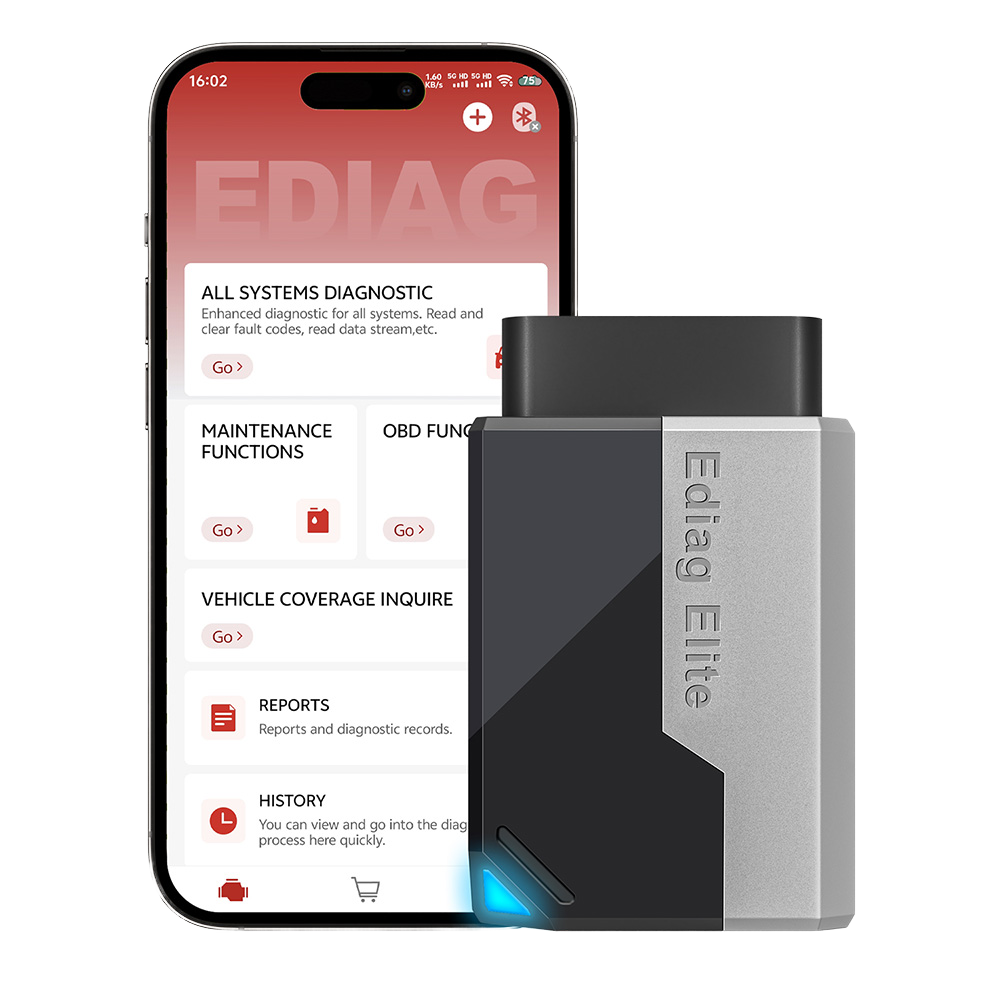

KINGBOLEN Ediag Elite – Bluetooth visu sistēmu diagnostika ar aktīvajiem testiem

KINGBOLEN Ediag Elite – kompakts bezvadu diagnostikas adapteris, kas pārvērš „iOS“ vai „Android“ tālruni par pilnvērtīgu vairāku automobiļu marku diagnostikas ierīci.

Ediag Elite ļauj pārbaudīt ne tikai dzinēju, bet arī automātisko pārnesumkārbu, ABS, drošības spilvenu sistēmu, virsbūves elektroniku, elektronisko stāvbremzi, akumulatora vadības sistēmu un citas automobiļa sistēmas.

Divvirzienu aktīvie testi ļauj nosūtīt komandas atbalstītajiem komponentiem un praktiski pārbaudīt to darbību. Integrētais CAN FD atbalsts paplašina saderību ar daļu jaunāku transportlīdzekļu.

Galvenās priekšrocības

• Visu automobiļa elektronisko sistēmu diagnostika

• Saderīgs ar „iOS“ un „Android“ ierīcēm

• Bezvadu „Bluetooth“ savienojums

• Kļūdu kodu nolasīšana un dzēšana

• Divvirzienu aktīvie komponentu testi

• Reāllaika dati un grafiki

• Datu ierakstīšana un atskaņošana

• Automātiska automobiļa atpazīšana pēc VIN

• 15+ servisa un apkopes funkcijas

• CAN FD atbalsts

• Standarta OBD2 un EOBD diagnostikas funkcijas

• Automobiļa stāvokļa atskaišu izveide

• Plašs Eiropas, Āzijas un Amerikas automobiļu atbalsts

• Nav nepieciešams atsevišķs diagnostikas planšetdators

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un instalētās programmatūras Ediag Elite var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko pārnesumkārbu un transmisiju

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Virsbūves vadības moduļus

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Stūres leņķa sensoru

• Klimata kontroles sistēmu

• Instrumentu paneli

• Apgaismojuma un logu tīrītāju sistēmas

• Durvju, logu un komforta moduļus

• Citas automobilī instalētās elektroniskās sistēmas

Ierīce ļauj nolasīt un dzēst kļūdu kodus, apskatīt vadības bloku identifikācijas informāciju, analizēt reāllaika parametrus un saglabāt diagnostikas rezultātus.

Divvirzienu aktīvie testi

Atšķirībā no vienkārša OBD2 kļūdu lasītāja Ediag Elite var nosūtīt komandas atbalstītajiem automobiļa vadības blokiem.

Atkarībā no automobiļa iespējams testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni

• EGR vārstu

• Lukturus un logu tīrītājus

• Durvju slēdzenes

• Elektriskos logus un spoguļus

• Skaņas signālu

• Relejus un solenoīdus

• Citus elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājumu izraisa pats komponents, tā barošana, elektroinstalācija, vadības signāls vai elektroniskais vadības bloks.

Konkrētu testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

15+ servisa funkcijas

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• Akumulatora reģistrācija

• Stūres leņķa sensora kalibrēšana

• ABS bremžu sistēmas atgaisošana

• DPF reģenerācija un atiestatīšana

• Sprauslu kodēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācības procedūra

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Adaptīvo lukturu atiestatīšana

• Jumta lūkas inicializācija

• EGR adaptācija

• Atbalstītas imobilaizera atiestatīšanas procedūras

• Citas automobiļa ražotāja paredzētās funkcijas

Sprauslu kodēšana un atsevišķas adaptācijas procedūras nav universāla ECU kodēšana vai vadības bloku programmēšana.

CAN FD atbalsts

Integrētais CAN FD protokols ļauj pieslēgties daļai jaunāku automobiļu, kuros tiek izmantota ātrāka diagnostikas datu pārraide.

CAN FD tiek izmantots dažos jaunākos:

• „Ford“

• GM un „Chevrolet“

• „Cadillac“ un „Buick“

• „Chrysler“ un „Jeep“

• „Fiat“ un „Alfa Romeo“

• Citos atbalstītos automobiļos

CAN FD atbalsts negarantē visu diagnostikas vai servisa funkciju pieejamību katrā automobilī. Precīza saderība ir atkarīga no modeļa, izlaiduma gada un vadības blokiem.

DoIP protokola atbalsts šim modelim nav norādīts.

Reāllaika dati

Ediag Elite ļauj uzraudzīt automobiļa parametrus reāllaikā:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas datus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• Citus vadības bloku sniegtos parametrus

Datus iespējams attēlot grafikos, ierakstīt un vēlāk pārskatīt. Tas palīdz noteikt bojājumus, kas parādās tikai pēc dzinēja uzsilšanas, braukšanas laikā vai pie noteiktas sistēmas slodzes.

Automātiska VIN atpazīšana

Atbalstītos automobiļos automātiskā VIN funkcija palīdz noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Automobiļa stāvokļa atskaites

Pēc visu sistēmu pārbaudes iespējams izveidot automobiļa stāvokļa atskaiti, kurā iekļauta:

• Automobiļa informācija

• Pārbaudīto sistēmu saraksts

• Konstatētie kļūdu kodi

• Vadības bloku stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt un kopīgot.

Standarta OBD2 diagnostika

Ediag Elite atbalsta galvenās OBD2 un EOBD funkcijas:

• Dzinēja kļūdu kodu nolasīšanu un dzēšanu

• „Check Engine“ indikatora izslēgšanu pēc bojājuma novēršanas

• Reāllaika dzinēja parametru apskati

• „Freeze Frame“ datus

• I/M gatavības statusa pārbaudi

• Skābekļa sensoru testus

• Borta monitoru testus

• EVAP sistēmas testu atbalstītos automobiļos

• Transportlīdzekļa identifikācijas informāciju

• Pastāvīgo kļūdu kodu apskati

Lietošana ar tālruni

1. Pievienojiet Ediag Elite automobiļa OBD2 ligzdai.

2. Lejupielādējiet ražotāja „Ediag“ lietotni.

3. Izveidojiet savienojumu ar adapteri, izmantojot „Bluetooth“.

4. Izvēlieties automobili vai izmantojiet automātisko VIN atpazīšanu.

5. Lejupielādējiet nepieciešamo diagnostikas programmatūru.

6. Sāciet diagnostiku.

Tiek atbalstīti „iOS“ un „Android“ tālruņi un planšetdatori.

Interneta savienojums var būt nepieciešams konta izveidei, ierīces aktivizēšanai, diagnostikas programmu lejupielādei un atjauninājumu instalēšanai.

Kam paredzēts KINGBOLEN Ediag Elite?

Ierīce ir piemērota:

• Automobiļu īpašniekiem

• Pieredzējušiem auto entuziastiem

• Mobilajiem mehāniķiem

• Nelieliem autoservisiem

• Lietotu automobiļu pārbaudītājiem

• Vairāku dažādu marku automobiļu apkopei

• Dzinēja, ABS, SRS un pārnesumkārbas bojājumu meklēšanai

• Aktīvajiem komponentu testiem

• Tiem, kas meklē plašākas iespējas nekā vienkāršs ELM327 adapteris

Komplektācija

• KINGBOLEN Ediag Elite Bluetooth diagnostikas adapteris

• Aizsargiepakojums vai futrālis

• Lietošanas informācija

Svarīga informācija

Ediag Elite nav paredzēts:

• Universālai ECU kodēšanai

• ECU programmatūras pārrakstīšanai

• Vadības bloku klonēšanai

• Automobiļa čipošanai vai jaudas palielināšanai

• Profesionālai visu marku atslēgu programmēšanai

• DoIP diagnostikai

Diagnostikas, aktīvo testu un servisa funkciju atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, vadības bloka, instalētās programmatūras un aktīvās licences.
