KINGBOLEN K10 Pro – profesionāla diagnostika ar topoloģijas karti un ECU kodēšanu

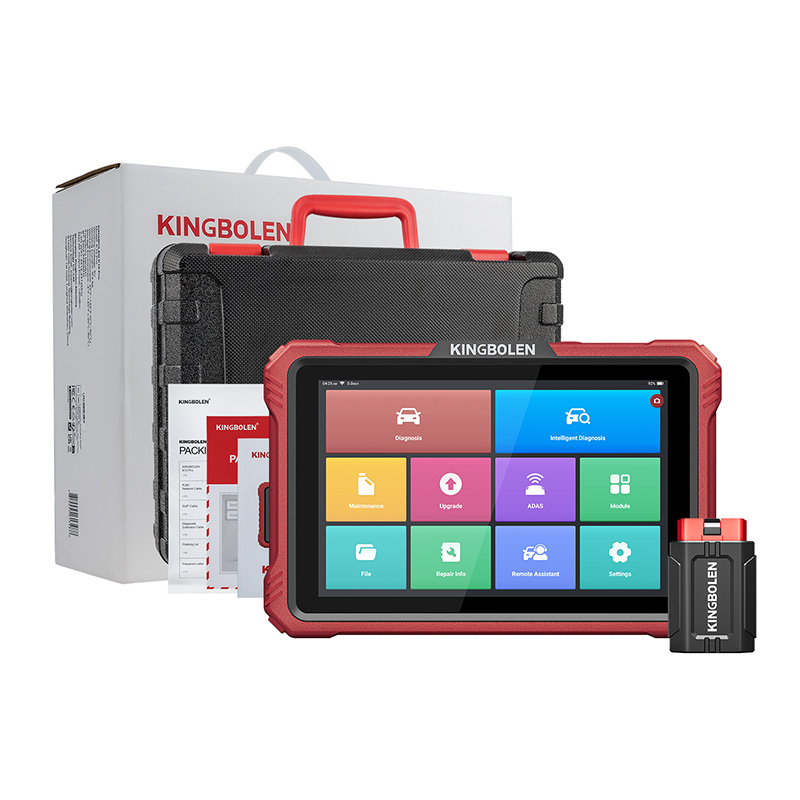

KINGBOLEN K10 Pro – profesionāls bezvadu automobiļu diagnostikas planšetdators, kas paredzēts visu elektronisko sistēmu pārbaudei, bojājumu meklēšanai, divvirzienu aktīvajiem testiem, servisa procedūrām un ECU kodēšanai saderīgos automobiļos.

Lielajā 10,1 collu ekrānā tiek attēlota automobiļa vadības bloku topoloģijas karte, kas ļauj ātri pamanīt moduļus ar kļūdām, novērtēt to savstarpējos savienojumus un izvēlēties piemērotāko diagnostikas virzienu.

Bezvadu diagnostikas adapteris nodrošina lielāku pārvietošanās brīvību, strādājot ap automobili, savukārt autonomais „Android“ planšetdators darbojas bez tālruņa vai papildu datora.

Galvenās priekšrocības

• Visu atbalstīto automobiļa elektronisko sistēmu diagnostika

• Vizuāla vadības bloku topoloģijas karte

• Bezvadu savienojums ar automobili

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika dati, grafiki un ierakstīšana

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos automobiļos

• 40 servisa un apkopes funkcijas

• CAN FD un DoIP protokolu atbalsts

• VAG vadītās diagnostikas un adaptācijas procedūras

• FCA „AutoAuth“ drošības vārtejas atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Automātiska visu vadības bloku skenēšana

• Diagnostikas atskaišu izveide un kopīgošana

• Attālinātās diagnostikas funkcija

• 10,1 collu skārienekrāns

• 4 GB operatīvā atmiņa un 128 GB iekšējā atmiņa

• 12 600 mAh akumulators

• Divu gadu programmatūras atjauninājumi

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un instalētās programmatūras KINGBOLEN K10 Pro var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko pārnesumkārbu un transmisiju

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Virsbūves vadības moduļus

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Klimata kontroles sistēmu

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Instrumentu paneli

• Piekares vadības sistēmu

• Apgaismojuma sistēmas

• Durvju, logu un sēdekļu moduļus

• Centrālās vārtejas un sakaru vadības blokus

• Citas automobilī instalētās elektroniskās sistēmas

Ierīce ļauj nolasīt un dzēst kļūdu kodus, apskatīt vadības bloku identifikācijas informāciju, uzraudzīt reāllaika parametrus un saglabāt diagnostikas rezultātus.

Vadības bloku topoloģijas karte

Topoloģijas funkcija grafiski attēlo automobiļa elektronisko vadības bloku tīklu, to savstarpējos savienojumus un pašreizējo stāvokli.

Topoloģijas kartē iespējams ātri pamanīt:

• Pareizi funkcionējošus vadības blokus

• Moduļus ar reģistrētiem kļūdu kodiem

• Vadības blokus, kas neatbild vai nav pieejami

• Iespējamus sakaru tīkla traucējumus

• Savstarpēji saistītas automobiļa sistēmas

Šī funkcija palīdz noteikt, vai bojājums ir saistīts ar vienu komponentu, datu pārraides līniju, centrālās vārtejas moduli vai vairākām savstarpēji saistītām sistēmām.

Topoloģijas funkcijas pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un programmatūras versijas.

Divvirzienu aktīvie testi

K10 Pro var nosūtīt komandas tieši automobiļa vadības blokiem un praktiski pārbaudīt izvēlēto komponentu darbību.

Atkarībā no automobiļa iespējams aktivizēt vai testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• Elektriskos logus un spoguļus

• Durvju slēdzenes

• Lukturus un logu tīrītājus

• Skaņas signālu

• Relejus un solenoīdus

• Klimata kontroles komponentus

• Citus ražotāja atbalstītos elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

40 servisa funkcijas

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• ABS bremžu sistēmas atgaisošana

• Akumulatora reģistrācija

• DPF reģenerācija un atiestatīšana

• GPF reģenerācija

• Sprauslu kodēšana

• Stūres leņķa sensora kalibrēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība

• Sajūga adaptācija

• EGR adaptācija

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• „AdBlue“ sistēmas procedūras

• NOx sensora atiestatīšana

• Dzesēšanas sistēmas atgaisošana

• Start/Stop sistēmas atiestatīšana

• Adaptīvo lukturu kalibrēšana

• Lietus un gaismas sensoru inicializācija

• Elektrisko logu inicializācija

• Sēdekļu kalibrēšana

• Jumta lūkas inicializācija

• Gaisa kondicionēšanas sistēmas apmācība

• Turbokompresora izpildmehānisma adaptācija

• FRM moduļa pielāgošanas procedūras

• Centrālās vārtejas moduļa kalibrēšana

• Augstsprieguma akumulatora servisa procedūras

• Dzinēja jaudas balansa pārbaude

• Citas automobiļa ražotāja paredzētās procedūras

Servisa funkciju pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un konkrētā elektroniskā vadības bloka.

ECU kodēšana un adaptācijas

Saderīgos automobiļos KINGBOLEN K10 Pro var veikt:

• Nomainīta vadības bloka konfigurēšanu

• Jauna uzstādīta komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Pamata iestatījumus

• Atbalstīto automobiļa parametru maiņu

• Atsevišķu komforta funkciju aktivizēšanu

• Atbalstītas tiešsaistes kodēšanas procedūras

ECU kodēšanas iespējas ir atkarīgas no automobiļa markas, modeļa, izlaiduma gada, tirgus un konkrētā vadības bloka.

ECU kodēšana un adaptācijas nav universāla vadības bloku programmatūras pārrakstīšana. Ierīce nav paredzēta ECU klonēšanai, „Bench“ vai „Boot“ programmēšanai, profesionālai čipošanai, dzinēja jaudas palielināšanai vai universālai atslēgu programmēšanai.

VAG vadītās diagnostikas procedūras

Atbalstītos „Volkswagen“, „Audi“, „Škoda“ un SEAT automobiļos K10 Pro var nodrošināt secīgas diagnostikas, kodēšanas un adaptācijas instrukcijas.

Sistēma var:

• Izvēlēties nepieciešamo diagnostikas funkciju

• Pārbaudīt procedūrai nepieciešamos nosacījumus

• Parādīt darbības pareizā secībā

• Vadīt lietotāju caur adaptācijas procedūru

• Palīdzēt veikt pamata iestatījumus

• Norādīt pārbaudāmos parametrus

• Palīdzēt veikt komponentu apmācību un kalibrēšanu

Vadīto funkciju pieejamība ir atkarīga no automobiļa modeļa, izlaiduma gada un konkrētā vadības bloka.

CAN FD un DoIP atbalsts

CAN FD

CAN FD tiek izmantots daļā jaunāku „Ford“, GM, „Stellantis“ un citu ražotāju automobiļu. Šis protokols ļauj pārraidīt vairāk diagnostikas datu nekā klasiskais CAN.

DoIP

DoIP diagnostikas savienojums, izmantojot IP tīklu, tiek lietots daļā jaunāku:

• BMW

• „Volvo“

• „Jaguar“

• „Land Rover“

• Citu atbalstīto ražotāju automobiļu

CAN FD vai DoIP protokola atbalsts negarantē visu diagnostikas, aktīvo testu vai kodēšanas funkciju pieejamību konkrētajā automobilī.

FCA „AutoAuth“ atbalsts

Jaunākos „Fiat“, „Alfa Romeo“, „Jeep“, „Dodge“, „Chrysler“ un citos FCA grupas automobiļos dažas diagnostikas funkcijas var ierobežot aizsargāts drošības vārtejas modulis.

Lai dzēstu kļūdu kodus, veiktu aktīvos testus, kodēšanu vai servisa procedūras, var būt nepieciešams:

• „AutoAuth“ konts

• Aktīva diagnostikas programmatūras licence

• Maksas drošības vārtejas piekļuve

• Interneta savienojums

• Reģionam atbilstošs konts

„AutoAuth“ reģistrācija un ražotāja piekļuves maksas parasti nav iekļautas diagnostikas ierīces licencē.

Reāllaika dati

KINGBOLEN K10 Pro ļauj uzraudzīt dažādus automobiļa parametrus:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas datus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• DPF spiedienu un temperatūras

• Citus vadības bloku sniegtos parametrus

Datus iespējams apskatīt skaitliskā formā vai grafikos, ierakstīt un vēlāk atskaņot. Tas palīdz noteikt bojājumus, kas parādās tikai pēc dzinēja uzsilšanas, braukšanas laikā vai pie noteiktas sistēmas slodzes.

Automātiska VIN atpazīšana

Atbalstītos automobiļos automātiskā VIN funkcija var noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā VIN atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Attālinātā diagnostika

K10 Pro attālinātās diagnostikas funkcija var ļaut citā vietā esošam speciālistam pieslēgties diagnostikas ierīcei, kas savienota ar automobili.

Attālināto diagnostiku var izmantot:

• Sarežģītu bojājumu konsultācijām

• Cita diagnostikas speciālista palīdzībai

• Atbalstītām kodēšanas procedūrām

• Diagnostikas pakalpojumiem attālināti

Funkcijai var būt nepieciešams stabils interneta savienojums, aktīvs konts un maksas speciālista pakalpojums.

Diagnostikas atskaites

Pēc automobiļa pārbaudes iespējams izveidot diagnostikas atskaiti, kurā iekļauta:

• Automobiļa identifikācijas informācija

• Pārbaudīto sistēmu saraksts

• Konstatētie kļūdu kodi

• Vadības bloku stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt un kopīgot ar klientu.

Tehniskie dati

• Operētājsistēma: „Android 10“

• Ekrāns: 10,1 collu skārienekrāns

• Ekrāna izšķirtspēja: 1280 × 800

• Operatīvā atmiņa: 4 GB

• Iekšējā atmiņa: 128 GB

• Akumulators: 12 600 mAh

• Aizmugurējā kamera: 8 MP

• Savienojums ar automobili: bezvadu „Bluetooth“

• Interneta savienojums: 2,4 un 5 GHz Wi-Fi

• Diagnostikas tips: visas atbalstītās sistēmas

• CAN FD: atbalstīts

• DoIP: atbalstīts

• Programmatūras atjauninājumi: 2 gadi

• Tālrunis vai papildu dators: nav nepieciešams

Kam paredzēts KINGBOLEN K10 Pro?

Ierīce ir piemērota:

• Neatkarīgiem autoservisiem

• Mobilajiem mehāniķiem

• Automobiļu diagnostikas speciālistiem

• Lietotu automobiļu tirgotājiem

• Pieredzējušiem automobiļu īpašniekiem

• Vairāku dažādu marku automobiļu apkopei

• Sarežģītu elektronikas bojājumu meklēšanai

• Divvirzienu aktīvajiem komponentu testiem

• Servisa procedūrām

• ECU kodēšanai un adaptācijām

• Tiem, kas vēlas ātri novērtēt visu automobiļa elektronisko sistēmu stāvokli

• Tiem, kas meklē profesionālu bezvadu diagnostikas planšetdatoru

Programmatūras atjauninājumi

Standarta K10 Pro licencē ir iekļauti divu gadu programmatūras atjauninājumi.

Pēc šī perioda beigām ierīci var turpināt izmantot ar jau instalētajām programmām. Jaunākajām programmatūras versijām un tiešsaistes funkcijām var būt nepieciešama maksas licences pagarināšana.

Svarīga informācija

Diagnostikas, topoloģijas, aktīvo testu, servisa funkciju, attālinātās diagnostikas un ECU kodēšanas atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, dzinēja, transmisijas, elektroniskā vadības bloka, instalētās programmatūras un aktīvās licences.

Aizsargātām automobiļa funkcijām var būt nepieciešams ražotāja konts, maksas drošības vārtejas piekļuve un interneta savienojums.
