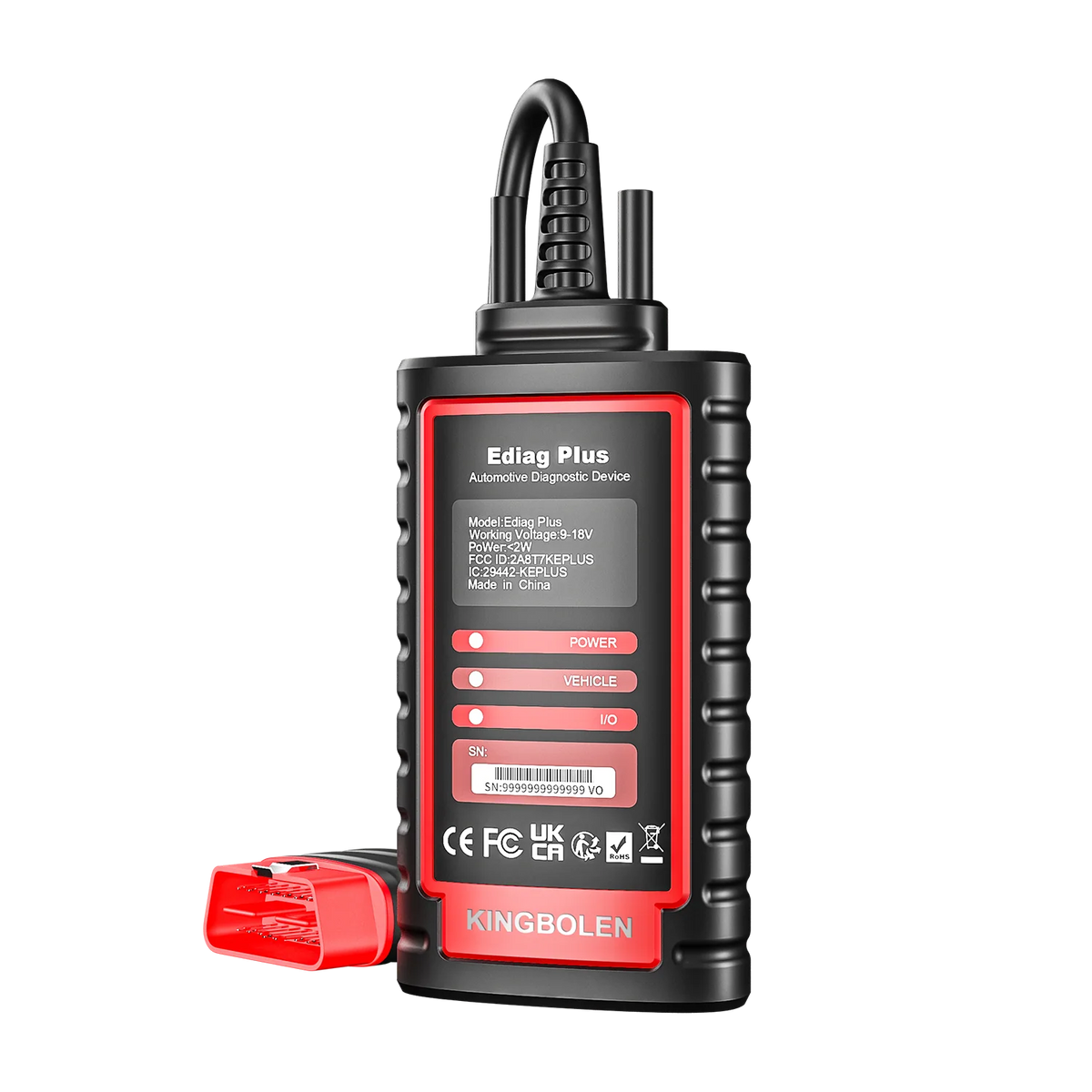

KINGBOLEN Ediag Plus – Bluetooth diagnostika ar ECU kodēšanu un CAN FD

KINGBOLEN Ediag Plus – paplašināta automobiļu diagnostikas ierīce, kas pārvērš „Android“ vai „iOS“ tālruni par profesionālu vairāku automobiļu marku diagnostikas platformu.

Ierīce ļauj pārbaudīt ne tikai dzinēju, bet arī automātisko pārnesumkārbu, ABS, drošības spilvenu sistēmu, virsbūves elektroniku, elektronisko stāvbremzi, akumulatora vadības sistēmu, klimata kontroli un citus automobiļa elektroniskos vadības blokus.

Divvirzienu aktīvie testi ļauj praktiski pārbaudīt automobiļa komponentu darbību, savukārt ECU kodēšanas un adaptācijas funkcijas sniedz plašākas iespējas, nomainot elektroniskos moduļus vai veicot ražotāja paredzētās konfigurēšanas procedūras.

Galvenās priekšrocības

• Visu automobiļa elektronisko sistēmu diagnostika

• Saderīgs ar „Android“ un „iOS“ ierīcēm

• „Bluetooth 5.1“ savienojums ar tālruni

• Kļūdu kodu nolasīšana un dzēšana

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana saderīgos automobiļos

• Komponentu adaptācijas un apmācības procedūras

• 15+ servisa un apkopes funkcijas

• CAN FD atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Reāllaika dati un grafiki

• Datu ierakstīšana un atskaņošana

• Automobiļa stāvokļa atskaišu izveide

• Visi 10 standarta OBD2 diagnostikas režīmi

• Nav nepieciešams atsevišķs diagnostikas planšetdators

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un programmatūras Ediag Plus var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko pārnesumkārbu un transmisiju

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Virsbūves vadības moduļus

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Stūres leņķa sensoru

• Klimata kontroles sistēmu

• Instrumentu paneli

• Piekares vadības sistēmu

• Durvju, logu, sēdekļu un apgaismojuma moduļus

• Komforta un centrālās vārtejas vadības blokus

• Citas automobilī instalētās elektroniskās sistēmas

Ierīce ļauj nolasīt un dzēst kļūdu kodus, apskatīt vadības bloku identifikācijas informāciju, uzraudzīt parametrus reāllaikā un saglabāt diagnostikas rezultātus.

Divvirzienu aktīvie testi

Atšķirībā no vienkārša OBD2 kļūdu lasītāja Ediag Plus var nosūtīt komandas atbalstītajiem automobiļa vadības blokiem un pārbaudīt komponentu darbību.

Atkarībā no automobiļa iespējams aktivizēt vai testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• EGR vārstu

• Elektronisko droseļvārstu

• Lukturus un logu tīrītājus

• Durvju slēdzenes

• Elektriskos logus un spoguļus

• Skaņas signālu

• Gaisa kondicionēšanas sistēmas komponentus

• Relejus un solenoīdus

• Citus elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājumu izraisa pats komponents, elektroinstalācija, barošana, vadības signāls vai elektroniskais vadības bloks.

Konkrētu aktīvo testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

ECU kodēšana un adaptācijas

Saderīgos automobiļos Ediag Plus var veikt:

• Nomainīta vadības bloka konfigurēšanu

• Jauna uzstādīta komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Dažu automobiļa iestatījumu maiņu

• Atsevišķu komforta funkciju aktivizēšanu

• Ražotāja paredzētās kodēšanas procedūras

ECU kodēšanas iespējas ir atkarīgas no automobiļa markas, modeļa, izlaiduma gada un konkrētā elektroniskā vadības bloka.

ECU kodēšana un adaptācijas nav universāla ECU programmatūras pārrakstīšana. Ierīce nav paredzēta vadības bloku klonēšanai, automobiļa čipošanai, dzinēja jaudas palielināšanai vai profesionālai visu marku atslēgu programmēšanai.

15+ servisa funkcijas

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• ABS bremžu sistēmas atgaisošana

• Akumulatora reģistrācija

• DPF reģenerācija un atiestatīšana

• Sprauslu kodēšana

• Stūres leņķa sensora kalibrēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācības procedūra

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Adaptīvo priekšējo lukturu atiestatīšana

• Jumta lūkas inicializācija

• EGR adaptācija

• Atbalstītas imobilaizera apmācības procedūras

• Citas automobiļa ražotāja paredzētās funkcijas

Servisa funkciju pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

CAN FD atbalsts

Integrētais CAN FD protokols paplašina saderību ar daļu jaunāku automobiļu, kuros tiek izmantota ātrāka diagnostikas datu pārraide.

CAN FD tiek izmantots dažos jaunākos:

• „Ford“

• GM un „Chevrolet“

• „Cadillac“ un „Buick“

• „Chrysler“ un „Jeep“

• „Fiat“ un „Alfa Romeo“

• Citos atbalstītos automobiļos

CAN FD atbalsts negarantē visu diagnostikas, aktīvo testu vai kodēšanas funkciju pieejamību katrā automobilī.

DoIP protokola atbalsts šim modelim nav norādīts.

Reāllaika dati

Ediag Plus ļauj uzraudzīt automobiļa parametrus reāllaikā:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas datus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• Citus vadības bloku sniegtos parametrus

Vairāku parametru vērtības iespējams salīdzināt grafiku režīmā, saglabāt diagnostikas ierakstu un vēlāk to pārskatīt.

Automātiska VIN atpazīšana

Atbalstītos automobiļos automātiskā VIN funkcija palīdz noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Automobiļa stāvokļa atskaites

Pēc visu sistēmu pārbaudes iespējams izveidot automobiļa stāvokļa atskaiti, kurā iekļauta:

• Automobiļa informācija

• Pārbaudīto sistēmu saraksts

• Konstatētie kļūdu kodi

• Vadības bloku stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt, kopīgot vai nosūtīt pa e-pastu.

Standarta OBD2 diagnostika

Ediag Plus atbalsta visus 10 standarta OBD2 un EOBD diagnostikas režīmus:

• Esošo dzinēja kļūdu kodu nolasīšanu

• Kļūdu kodu dzēšanu

• „Check Engine“ indikatora izslēgšanu pēc bojājuma novēršanas

• Reāllaika dzinēja parametru apskati

• „Freeze Frame“ datus

• I/M gatavības statusa pārbaudi

• Skābekļa sensoru testus

• Borta monitoru testus

• Transportlīdzekļa identifikācijas informāciju

• Pastāvīgo kļūdu kodu apskati

Lietošana ar tālruni

Lai sāktu diagnostiku:

1. Pievienojiet Ediag Plus automobiļa OBD2 ligzdai.

2. Instalējiet ražotāja diagnostikas lietotni.

3. Izveidojiet savienojumu ar ierīci, izmantojot „Bluetooth“.

4. Izvēlieties automobili vai izmantojiet automātisko VIN atpazīšanu.

5. Lejupielādējiet nepieciešamo automobiļa diagnostikas programmatūru.

6. Sāciet diagnostiku.

Tiek atbalstīti „Android“ un „iOS“ tālruņi un planšetdatori.

Interneta savienojums nepieciešams konta izveidei, ierīces aktivizēšanai, programmatūras lejupielādei un atjauninājumu instalēšanai.

Tehniskie dati

• Atbalstītās sistēmas: „Android“ un „iOS“

• Savienojums ar tālruni: „Bluetooth 5.1“

• Savienojums ar automobili: OBD2 diagnostikas kabelis

• Diagnostikas savienotājs: DB15

• Darba spriegums: 12 V

• Darba temperatūra: no –10 °C līdz 50 °C

• Korpusa materiāls: ABS, PC un aizsargājoša TPU gumija

• Diagnostikas kabeļa garums: aptuveni 0,65 m

• CAN FD: atbalstīts

• DoIP: nav norādīts

• Integrēts ekrāns: nav

• Tālrunis vai planšetdators: nepieciešams

Kam paredzēts KINGBOLEN Ediag Plus?

Ierīce ir piemērota:

• Pieredzējušiem automobiļu īpašniekiem

• Auto entuziastiem

• Mobilajiem mehāniķiem

• Nelieliem autoservisiem

• Lietotu automobiļu pārbaudītājiem

• Vairāku dažādu marku automobiļu apkopei

• Dzinēja, ABS, SRS un pārnesumkārbas diagnostikai

• Aktīvajiem komponentu testiem

• Atbalstītām adaptācijām un ECU kodēšanai

• Tiem, kas meklē plašākas iespējas nekā vienkāršs ELM327 adapteris

Komplektācija

• KINGBOLEN Ediag Plus diagnostikas ierīce

• Galvenais OBD2 diagnostikas kabelis

• Transportēšanas soma

• Lietošanas instrukcija

Programmatūras atjauninājumi

Standarta Ediag Plus licencē ir iekļauti viena gada programmatūras atjauninājumi.

Pēc šī perioda beigām ierīci var turpināt izmantot ar jau instalētajām programmām. Jaunākajām automobiļu programmatūras versijām un funkciju atjauninājumiem var būt nepieciešama maksas licences pagarināšana.

Svarīga informācija

Diagnostikas, aktīvo testu, servisa funkciju, adaptāciju un ECU kodēšanas atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, dzinēja, transmisijas, vadības bloka, instalētās programmatūras un aktīvās licences.
