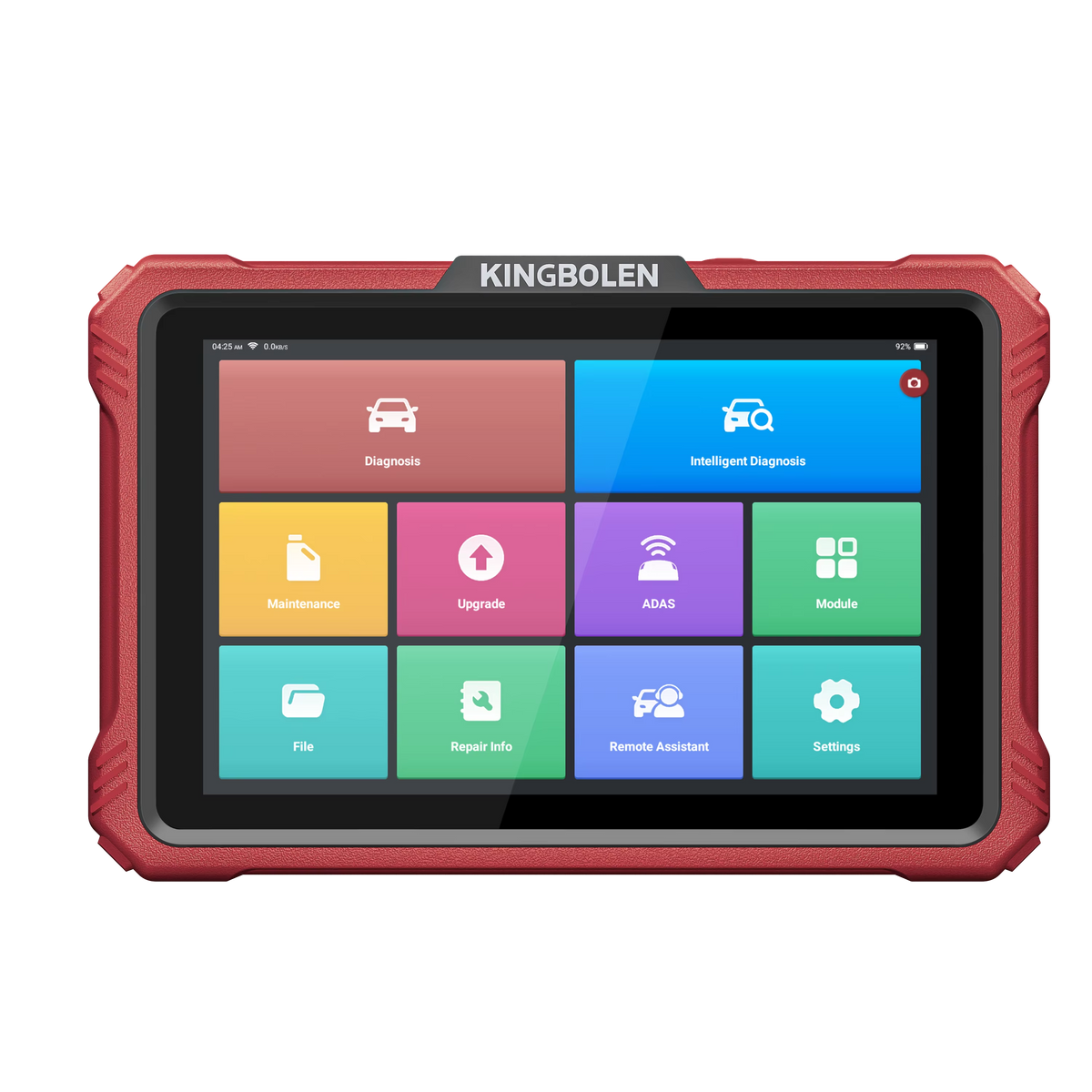

KINGBOLEN K10 Elite – profesionāla vadu diagnostika ar topoloģijas karti

KINGBOLEN K10 Elite – profesionāls vadu automobiļu diagnostikas planšetdators, kas paredzēts padziļinātai visu elektronisko sistēmu pārbaudei, bojājumu meklēšanai, divvirzienu aktīvajiem testiem, servisa procedūrām un ECU kodēšanai saderīgos automobiļos.

Vadu savienojums nodrošina stabilu datu pārraidi, veicot padziļinātu diagnostiku un ilgākas servisa procedūras. Vadības bloku topoloģijas karte palīdz ātri novērtēt automobiļa elektronisko sistēmu struktūru, pamanīt moduļus ar kļūdām un noteikt iespējamos sakaru traucējumus.

Autonomais 10,1 collu „Android“ planšetdators darbojas bez tālruņa vai papildu datora.

Galvenās priekšrocības

• Visu atbalstīto automobiļa elektronisko sistēmu diagnostika

• Vizuāla vadības bloku topoloģijas karte

• Stabils vadu savienojums ar automobili

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika dati, grafiki un ierakstīšana

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos automobiļos

• Vairāk nekā 40 servisa un apkopes funkcijas

• CAN FD un DoIP protokolu atbalsts

• VAG vadītās diagnostikas procedūras

• FCA „AutoAuth“ drošības vārtejas atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Automātiska visu vadības bloku skenēšana

• Diagnostikas atskaišu izveide un kopīgošana

• 10,1 collu skārienekrāns

• 4 GB operatīvā atmiņa un 128 GB iekšējā atmiņa

• 12 600 mAh akumulators

• Divu gadu programmatūras atjauninājumi

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un instalētās programmatūras KINGBOLEN K10 Elite var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko pārnesumkārbu un transmisiju

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Virsbūves vadības moduļus

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Klimata kontroles sistēmu

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Instrumentu paneli

• Piekares vadības sistēmu

• Durvju, logu, sēdekļu un apgaismojuma moduļus

• Centrālās vārtejas un sakaru vadības blokus

• Citas automobilī instalētās elektroniskās sistēmas

Ierīce ļauj nolasīt un dzēst kļūdu kodus, apskatīt vadības bloku identifikācijas informāciju, analizēt reāllaika parametrus un saglabāt diagnostikas rezultātus.

Vadības bloku topoloģijas karte

Topoloģijas funkcija grafiski attēlo automobiļa elektronisko vadības bloku tīklu, to savstarpējos savienojumus un stāvokli.

Topoloģijas kartē iespējams ātri pamanīt:

• Vadības blokus ar reģistrētiem kļūdu kodiem

• Moduļus, kas neatbild vai nav pieejami

• Iespējamus sakaru tīkla traucējumus

• Savstarpēji saistītas automobiļa sistēmas

Šī funkcija palīdz ātrāk izprast automobiļa elektroniskās sistēmas struktūru un izvēlēties atbilstošu bojājuma meklēšanas virzienu.

Topoloģijas funkcijas pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un programmatūras versijas.

Divvirzienu aktīvie testi

K10 Elite var nosūtīt komandas tieši automobiļa vadības blokiem un pārbaudīt izvēlēto komponentu darbību.

Atkarībā no automobiļa iespējams testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• Elektriskos logus un spoguļus

• Durvju slēdzenes

• Lukturus un logu tīrītājus

• Skaņas signālu

• Relejus un solenoīdus

• Klimata kontroles komponentus

• Citus ražotāja atbalstītos elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

40+ servisa funkcijas

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• ABS bremžu sistēmas atgaisošana

• Akumulatora reģistrācija

• DPF reģenerācija un atiestatīšana

• GPF reģenerācija

• Sprauslu kodēšana

• Stūres leņķa sensora kalibrēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība

• Sajūga adaptācija

• EGR adaptācija

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• „AdBlue“ sistēmas procedūras

• NOx sensora atiestatīšana

• Dzesēšanas sistēmas atgaisošana

• Start/Stop sistēmas atiestatīšana

• Adaptīvo lukturu kalibrēšana

• Lietus un gaismas sensoru inicializācija

• Elektrisko logu inicializācija

• Sēdekļu kalibrēšana

• Jumta lūkas inicializācija

• Gaisa kondicionēšanas sistēmas apmācība

• Turbokompresora izpildmehānisma adaptācija

• Centrālās vārtejas moduļa adaptācijas

• Citas automobiļa ražotāja paredzētās procedūras

Servisa funkciju pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un konkrētā elektroniskā vadības bloka.

ECU kodēšana un adaptācijas

Saderīgos automobiļos KINGBOLEN K10 Elite var veikt:

• Nomainīta vadības bloka konfigurēšanu

• Jauna uzstādīta komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Pamata iestatījumus

• Atbalstīto automobiļa parametru maiņu

• Atsevišķu komforta funkciju aktivizēšanu

• VAG vadītās kodēšanas un adaptācijas procedūras

ECU kodēšanas iespējas ir atkarīgas no automobiļa markas, modeļa, izlaiduma gada, tirgus un konkrētā vadības bloka.

ECU kodēšana un adaptācijas nav universāla vadības bloku programmatūras pārrakstīšana. Ierīce nav paredzēta ECU klonēšanai, „Bench“ vai „Boot“ programmēšanai, profesionālai čipošanai, dzinēja jaudas palielināšanai vai universālai atslēgu programmēšanai.

VAG vadītās diagnostikas procedūras

Atbalstītos „Volkswagen“, „Audi“, „Škoda“ un SEAT automobiļos K10 Elite var nodrošināt secīgas diagnostikas un servisa instrukcijas.

Sistēma var:

• Izvēlēties nepieciešamo diagnostikas funkciju

• Pārbaudīt procedūrai nepieciešamos nosacījumus

• Parādīt darbības pareizā secībā

• Vadīt lietotāju caur adaptācijas procedūru

• Palīdzēt veikt pamata iestatījumus

• Norādīt pārbaudāmos parametrus

• Palīdzēt veikt komponentu apmācību un kalibrēšanu

Vadīto funkciju pieejamība ir atkarīga no automobiļa modeļa, izlaiduma gada un konkrētā vadības bloka.

CAN FD un DoIP atbalsts

CAN FD

CAN FD tiek izmantots daļā jaunāku „Ford“, GM, „Stellantis“ un citu ražotāju automobiļu. Šis protokols ļauj pārraidīt vairāk diagnostikas datu nekā klasiskais CAN.

DoIP

DoIP diagnostikas savienojums, izmantojot IP tīklu, tiek lietots daļā jaunāku:

• BMW

• „Volvo“

• „Jaguar“

• „Land Rover“

• Citu atbalstīto ražotāju automobiļu

CAN FD vai DoIP protokola atbalsts negarantē visu diagnostikas, aktīvo testu vai kodēšanas funkciju pieejamību konkrētajā automobilī.

FCA „AutoAuth“ atbalsts

Jaunākos „Fiat“, „Alfa Romeo“, „Jeep“, „Dodge“, „Chrysler“ un citos FCA grupas automobiļos dažas funkcijas var ierobežot aizsargāts drošības vārtejas modulis.

Lai dzēstu kļūdu kodus, veiktu aktīvos testus, kodēšanu vai servisa procedūras, var būt nepieciešams:

• „AutoAuth“ konts

• Aktīva diagnostikas programmatūras licence

• Maksas drošības vārtejas piekļuve

• Interneta savienojums

• Reģionam atbilstošs konts

„AutoAuth“ reģistrācija un ražotāja piekļuves maksas parasti nav iekļautas diagnostikas ierīces licencē.

Reāllaika dati

KINGBOLEN K10 Elite ļauj uzraudzīt dažādus automobiļa parametrus:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas datus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• DPF spiedienu un temperatūras

• Citus vadības bloku sniegtos parametrus

Datus iespējams apskatīt skaitliskā formā vai grafikos, ierakstīt un vēlāk atskaņot. Tas palīdz noteikt bojājumus, kas parādās tikai pēc dzinēja uzsilšanas, braukšanas laikā vai pie noteiktas sistēmas slodzes.

Automātiska VIN atpazīšana

Atbalstītos automobiļos automātiskā VIN funkcija var noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Diagnostikas atskaites

Pēc automobiļa pārbaudes iespējams izveidot diagnostikas atskaiti, kurā iekļauta:

• Automobiļa identifikācijas informācija

• Pārbaudīto sistēmu saraksts

• Konstatētie kļūdu kodi

• Vadības bloku stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt un kopīgot ar klientu.

Tehniskie dati

• Operētājsistēma: „Android 10“

• Ekrāns: 10,1 collu skārienekrāns

• Ekrāna izšķirtspēja: 1280 × 800

• Procesors: astoņkodolu, līdz 2,0 GHz

• Operatīvā atmiņa: 4 GB

• Iekšējā atmiņa: 128 GB

• Akumulators: 12 600 mAh

• Aizmugurējā kamera: 8 MP

• Savienojums ar automobili: vadu

• Interneta savienojums: 2,4 un 5 GHz Wi-Fi

• CAN FD: atbalstīts

• DoIP: atbalstīts

• Diagnostikas tips: visas atbalstītās sistēmas

• Programmatūras atjauninājumi: 2 gadi

• Tālrunis vai papildu dators: nav nepieciešams

Kam paredzēts KINGBOLEN K10 Elite?

Ierīce ir piemērota:

• Neatkarīgiem autoservisiem

• Mobilajiem mehāniķiem

• Automobiļu diagnostikas speciālistiem

• Lietotu automobiļu tirgotājiem

• Pieredzējušiem automobiļu īpašniekiem

• Vairāku dažādu marku automobiļu apkopei

• Sarežģītu elektronikas bojājumu meklēšanai

• Divvirzienu aktīvajiem komponentu testiem

• Servisa procedūrām

• ECU kodēšanai un adaptācijām

• Tiem, kas novērtē stabilu vadu diagnostikas savienojumu

• Tiem, kas meklē diagnostikas ierīci ar topoloģijas karti

Programmatūras atjauninājumi

Standarta K10 Elite licencē ir iekļauti divu gadu programmatūras atjauninājumi.

Pēc šī perioda beigām ierīci var turpināt izmantot ar jau instalētajām programmām. Jaunākajām programmatūras versijām un tiešsaistes funkcijām var būt nepieciešama maksas licences pagarināšana.

Svarīga informācija

Diagnostikas, topoloģijas, aktīvo testu, servisa funkciju un ECU kodēšanas atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, dzinēja, transmisijas, elektroniskā vadības bloka, instalētās programmatūras un aktīvās licences.

FCA „AutoAuth“ un citām aizsargātām sistēmām var būt nepieciešams atsevišķs konts, maksas piekļuve un interneta savienojums.
