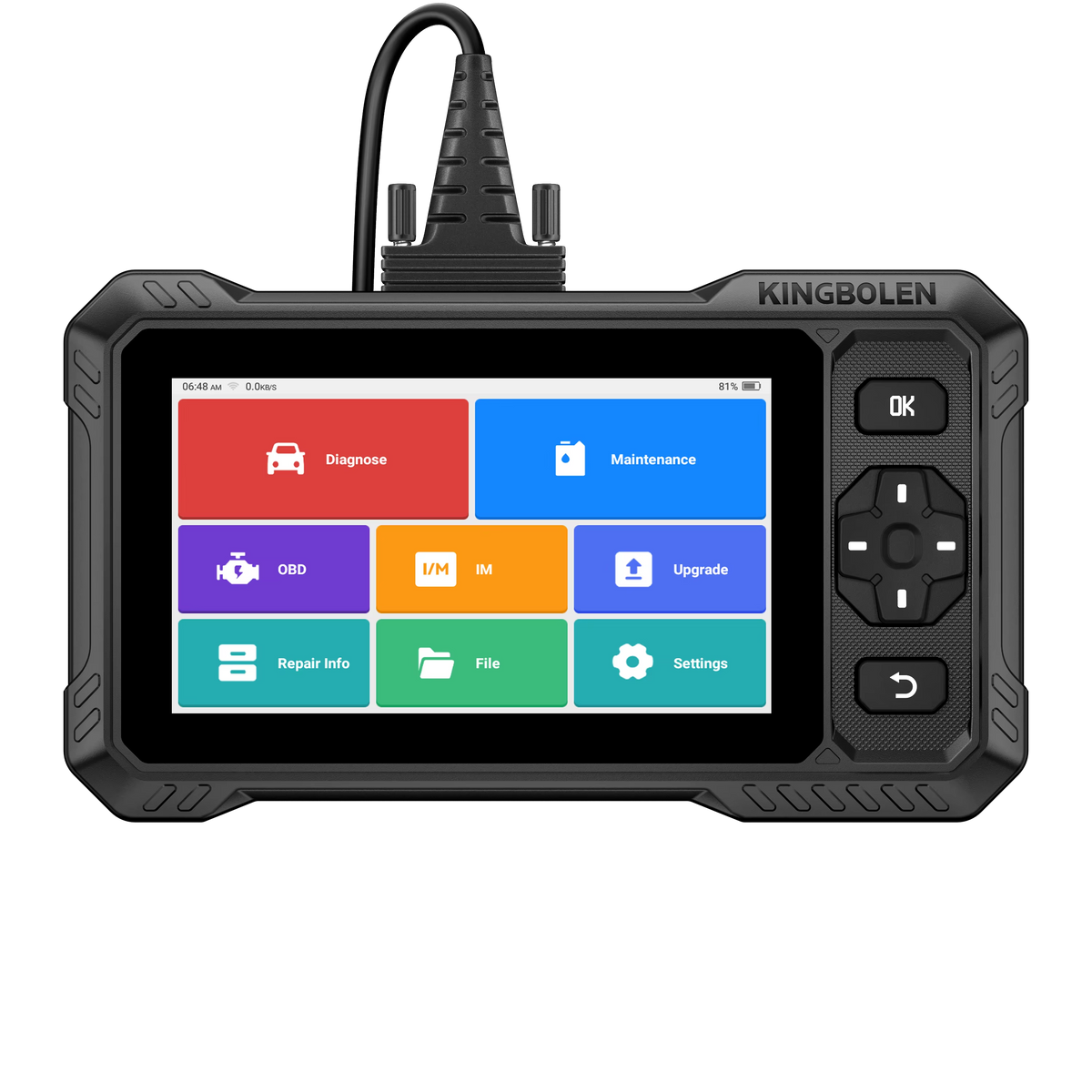

KINGBOLEN S6 Elite – visu sistēmu diagnostika ar aktīvajiem testiem un CAN FD

KINGBOLEN S6 Elite – autonoma vadu automobiļu diagnostikas ierīce, kas paredzēta pieredzējušiem automobiļu īpašniekiem, mehāniķiem un nelieliem autoservisiem.

Ierīce ļauj diagnosticēt dzinēja, automātiskās pārnesumkārbas, ABS, SRS drošības spilvenu, virsbūves elektronikas un citas atbalstītās automobiļa sistēmas. Iespējams nolasīt un dzēst kļūdu kodus, uzraudzīt reāllaika parametrus, veikt servisa procedūras un divvirzienu aktīvos komponentu testus.

Vadu savienojums nodrošina stabilu komunikāciju ar automobili, savukārt integrētā „Android“ sistēma ļauj strādāt bez tālruņa vai papildu datora.

Galvenās priekšrocības

• Visu atbalstīto automobiļa elektronisko sistēmu diagnostika

• Dzinēja, pārnesumkārbas, ABS un SRS pārbaude

• Kļūdu kodu nolasīšana un dzēšana

• Divvirzienu aktīvie komponentu testi

• Reāllaika dati un grafiki

• Līdz četru parametru salīdzināšana

• 15+ servisa un apkopes funkcijas

• Integrēts CAN FD atbalsts

• FCA drošības vārtejas atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Visi 10 standarta OBD2 un EOBD režīmi

• Diagnostikas atskaišu izveide un kopīgošana

• Stabils vadu savienojums ar automobili

• Wi-Fi savienojums programmatūras atjauninājumiem

• Nav nepieciešams tālrunis vai dators

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un programmatūras KINGBOLEN S6 Elite var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko pārnesumkārbu un transmisiju

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Virsbūves vadības moduļus

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Klimata kontroles sistēmu

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Instrumentu paneli

• Piekares vadības sistēmu

• Durvju, logu un apgaismojuma moduļus

• Komforta un centrālās vārtejas vadības blokus

• Citas automobilī instalētās elektroniskās sistēmas

Ierīce ļauj apskatīt vadības bloku identifikācijas informāciju, nolasīt un dzēst kļūdu kodus, uzraudzīt reāllaika parametrus un saglabāt diagnostikas rezultātus.

Divvirzienu aktīvie testi

Atšķirībā no vienkārša OBD2 kļūdu lasītāja S6 Elite var nosūtīt komandas saderīgiem automobiļa vadības blokiem un praktiski pārbaudīt komponentu darbību.

Atkarībā no automobiļa iespējams testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• Elektriskos logus un spoguļus

• Durvju slēdzenes

• Lukturus un logu tīrītājus

• Skaņas signālu

• Relejus un solenoīdus

• Citus elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

15+ servisa funkcijas

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• ABS bremžu sistēmas atgaisošana

• Akumulatora reģistrācija

• DPF reģenerācija un atiestatīšana

• Sprauslu kodēšana

• Stūres leņķa sensora kalibrēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība

• EGR adaptācija

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Dzesēšanas sistēmas atgaisošana

• NOx sensora atiestatīšana

• „AdBlue“ sistēmas procedūras

• Elektrisko logu inicializācija

• Sēdekļu kalibrēšana

• Jumta lūkas inicializācija

• Start/Stop sistēmas atiestatīšana

• Citas automobiļa ražotāja paredzētās procedūras

Servisa funkciju pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un konkrētā elektroniskā vadības bloka.

Sprauslu kodēšana, pārnesumkārbas apmācība un citas adaptācijas procedūras nav universāla ECU kodēšana vai vadības bloku programmēšana.

CAN FD atbalsts

Integrētais CAN FD protokols paplašina saderību ar daļu jaunāku automobiļu, kuros tiek izmantota ātrāka diagnostikas datu pārraide.

CAN FD tiek izmantots dažos jaunākos:

• GM un „Chevrolet“

• „Ford“

• „Chrysler“ un „Jeep“

• „Fiat“ un „Alfa Romeo“

• Citos atbalstītos automobiļos

CAN FD atbalsts negarantē visu diagnostikas, aktīvo testu vai servisa funkciju pieejamību konkrētajā automobilī.

DoIP protokols netiek atbalstīts.

FCA drošības vārtejas atbalsts

Jaunākos „Fiat“, „Chrysler“, „Jeep“, „Dodge“ un „Alfa Romeo“ automobiļos dažas diagnostikas funkcijas var ierobežot aizsargāts drošības vārtejas modulis.

Lai dzēstu kļūdu kodus, veiktu aktīvos testus vai izmantotu servisa procedūras, var būt nepieciešams:

• Autorizācijas platformas konts

• Maksas abonements

• Interneta savienojums

• Reģionam atbilstoša piekļuves licence

Drošības vārtejas konti un trešo pušu pakalpojumi parasti nav iekļauti diagnostikas ierīces licencē.

Reāllaika dati

S6 Elite ļauj uzraudzīt dažādus automobiļa parametrus:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas datus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• Citus vadības bloku sniegtos parametrus

Vienlaikus iespējams salīdzināt līdz četriem parametriem, attēlot tos grafikos, ierakstīt diagnostikas datus un vēlāk tos pārskatīt.

Standarta OBD2 diagnostika

S6 Elite atbalsta visus 10 standarta OBD2 un EOBD diagnostikas režīmus:

• Dzinēja kļūdu kodu nolasīšanu

• Kļūdu kodu dzēšanu

• Reāllaika dzinēja parametru apskati

• „Freeze Frame“ datus

• I/M gatavības statusa pārbaudi

• Skābekļa sensoru testus

• Borta monitoru testus

• EVAP sistēmas testu atbalstītos automobiļos

• Automobiļa identifikācijas informāciju

• Pastāvīgo kļūdu kodu apskati

Automātiska VIN atpazīšana

Atbalstītos automobiļos automātiskā VIN funkcija var noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Diagnostikas atskaites

Pēc automobiļa pārbaudes iespējams izveidot diagnostikas atskaiti, kurā iekļauta:

• Automobiļa informācija

• Pārbaudīto sistēmu saraksts

• Konstatētie kļūdu kodi

• Vadības bloku stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt un kopīgot.

Tehniskie dati

• Operētājsistēma: „Android 8.1“

• Procesors: četrkodolu, līdz 1,8 GHz

• Operatīvā atmiņa: 2 GB

• Iekšējā atmiņa: 32 GB

• Akumulators: 4150 mAh

• Savienojums ar automobili: vadu OBD2

• Interneta savienojums: 2,4 GHz Wi-Fi

• Diagnostikas tips: visas atbalstītās sistēmas

• CAN FD: atbalstīts

• FCA drošības vārteja: atbalstīta

• DoIP: netiek atbalstīts

• Tālrunis vai papildu dators: nav nepieciešams

Kam paredzēts KINGBOLEN S6 Elite?

Ierīce ir piemērota:

• Pieredzējušiem automobiļu īpašniekiem

• Nelieliem autoservisiem

• Mobilajiem mehāniķiem

• Lietotu automobiļu pārbaudei

• Vairāku dažādu marku automobiļu apkopei

• Dzinēja, pārnesumkārbas, ABS un SRS bojājumu meklēšanai

• Visu atbalstīto elektronisko sistēmu diagnostikai

• Divvirzienu aktīvajiem komponentu testiem

• Galvenajām servisa procedūrām

Komplektācija

• KINGBOLEN S6 Elite diagnostikas ierīce

• OBD2 diagnostikas kabelis

• USB uzlādes kabelis

• Strāvas adapteris

• Lietošanas instrukcija

• Transportēšanas vai aizsargiepakojums

Svarīga informācija

KINGBOLEN S6 Elite neatbalsta DoIP diagnostiku, universālu ECU kodēšanu, vadības bloku programmatūras pārrakstīšanu, ECU klonēšanu, profesionālu atslēgu programmēšanu vai dzinēja jaudas palielināšanu.

Diagnostikas, aktīvo testu un servisa funkciju atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, dzinēja, transmisijas, elektroniskā vadības bloka, instalētās programmatūras un aktīvās licences.
