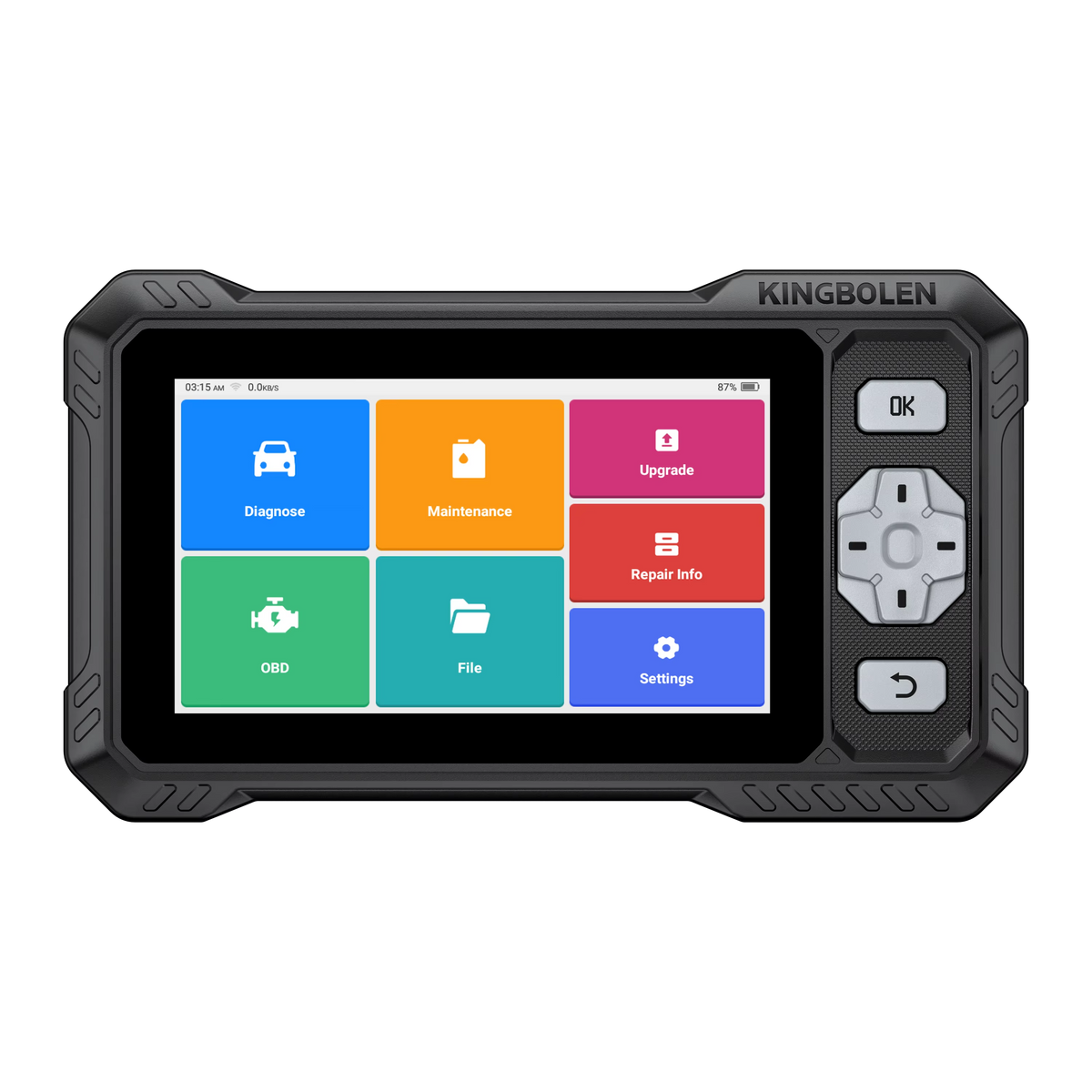

KINGBOLEN S608 – 4 sistēmu diagnostika ar aktīvajiem testiem un CAN FD

KINGBOLEN S608 – vadu automobiļu diagnostikas ierīce, kas paredzēta dzinēja, automātiskās pārnesumkārbas, ABS un SRS drošības spilvenu sistēmu pārbaudei.

Ierīce ļauj nolasīt un dzēst kļūdu kodus, uzraudzīt reāllaika parametrus, analizēt kļūdas rašanās brīdī saglabātos datus un veikt atbalstītus divvirzienu komponentu testus.

Integrētais CAN FD atbalsts paplašina saderību ar daļu jaunāku automobiļu, savukārt autonomā „Android“ sistēma ļauj strādāt bez tālruņa vai papildu datora.

Galvenās priekšrocības

• Četru galveno automobiļa sistēmu diagnostika

• Dzinēja, pārnesumkārbas, ABS un SRS pārbaude

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika datu apskate

• Datu attēlošana vairākos grafikos

• Divvirzienu aktīvie komponentu testi

• 9 galvenās servisa funkcijas

• Integrēts CAN FD atbalsts

• FCA un „Renault“ drošības vārteju atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Visi 10 standarta OBD2 diagnostikas režīmi

• Diagnostikas atskaišu izveide un kopīgošana

• Stabils vadu savienojums ar automobili

• Wi-Fi savienojums programmatūras atjauninājumiem

• Nav nepieciešams tālrunis vai dators

Četru sistēmu diagnostika

Dzinēja vadības sistēma

KINGBOLEN S608 ļauj:

• Nolasīt un dzēst dzinēja kļūdu kodus

• Izslēgt „Check Engine“ indikatoru pēc bojājuma cēloņa novēršanas

• Uzraudzīt dzinēja un sensoru parametrus

• Apskatīt degvielas maisījuma korekcijas

• Analizēt temperatūras un spiediena datus

• Apskatīt kļūdas rašanās brīdī saglabātos „Freeze Frame“ datus

Automātiskā pārnesumkārba

Atbalstītos automobiļos iespējams:

• Nolasīt transmisijas kļūdu kodus

• Dzēst kļūdas pēc bojājuma novēršanas

• Uzraudzīt pārnesumkārbas temperatūru

• Apskatīt izvēlēto pārnesumu

• Analizēt solenoīdu stāvokli

• Uzraudzīt citus transmisijas vadības bloka parametrus

ABS bremžu sistēma

Ierīce ļauj:

• Nolasīt un dzēst ABS kļūdu kodus

• Apskatīt riteņu ātruma sensoru datus

• Noteikt iespējamos ABS brīdinājuma indikatora iedegšanās cēloņus

• Veikt atbalstītās bremžu sistēmas procedūras

SRS drošības spilvenu sistēma

S608 var nolasīt un dzēst SRS drošības spilvenu sistēmas kļūdu kodus pēc faktiskā bojājuma cēloņa novēršanas.

Kļūdas koda dzēšana neaizstāj bojāta sensora, bojātas elektroinstalācijas, drošības jostas spriegotāja vai nostrādājuša drošības spilvena remontu.

Divvirzienu aktīvie testi

S608 var nosūtīt komandas atbalstītajiem automobiļa vadības blokiem un praktiski pārbaudīt komponentu darbību.

Atkarībā no automobiļa iespējams testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• Pārnesumkārbas solenoīdus

• Relejus

• Citus atbalstītos elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

9 servisa funkcijas

Atkarībā no automobiļa KINGBOLEN S608 var veikt:

• Eļļas apkopes intervāla atiestatīšanu

• Elektroniskās stāvbremzes apkopi

• Stūres leņķa sensora kalibrēšanu

• DPF reģenerāciju vai atiestatīšanu

• Droseļvārsta adaptāciju

• Sprauslu kodēšanu

• ABS bremžu sistēmas atgaisošanu

• Akumulatora reģistrāciju

• Pārnesumkārbas vai kloķvārpstas apmācības procedūru

Servisa funkciju pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un konkrētā elektroniskā vadības bloka.

Sprauslu kodēšana un apmācības procedūras ir konkrētas servisa funkcijas, nevis universāla ECU kodēšana vai vadības bloku programmēšana.

CAN FD atbalsts

Integrētais CAN FD protokols ļauj pieslēgties daļai jaunāku automobiļu, kuros tiek izmantota ātrāka diagnostikas datu pārraide.

CAN FD tiek izmantots dažos jaunākos:

• GM un „Chevrolet“

• „Cadillac“ un „Buick“

• „Ford“

• „Chrysler“ un „Jeep“

• „Fiat“ un „Alfa Romeo“

• Citos atbalstītos automobiļos

CAN FD atbalsts nemaina ierīces diagnostikas līmeni – S608 diagnosticē četras galvenās sistēmas, nevis visus automobiļa elektroniskos vadības blokus.

FCA un „Renault“ drošības vārtejas

S608 atbalsta piekļuvi daļai ar drošības vārtejām aizsargātu FCA un „Renault“ automobiļu funkciju.

Lai dzēstu kļūdu kodus, veiktu aktīvos testus vai izmantotu servisa procedūras, var būt nepieciešams:

• Ražotāja vai autorizācijas platformas konts

• Maksas abonements

• Interneta savienojums

• Reģionam atbilstoša piekļuves licence

Drošības vārteju konti un trešo pušu pakalpojumi parasti nav iekļauti diagnostikas ierīces licencē.

Standarta OBD2 diagnostika

S608 atbalsta visus 10 standarta OBD2 un EOBD diagnostikas režīmus:

• Esošo dzinēja kļūdu kodu nolasīšanu

• Kļūdu kodu dzēšanu

• Reāllaika dzinēja parametru apskati

• „Freeze Frame“ datus

• I/M gatavības statusa pārbaudi

• Skābekļa sensoru testus

• Borta monitoru testus

• Gaidošo kļūdu kodu apskati

• Automobiļa identifikācijas informācijas nolasīšanu

• Pastāvīgo kļūdu kodu apskati

Automātiska VIN atpazīšana

Atbalstītos automobiļos automātiskā VIN funkcija var noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā VIN atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Reāllaika dati un atskaites

S608 ļauj:

• Apskatīt parametrus skaitliskā formā

• Attēlot vairākus parametrus atsevišķos grafikos

• Ierakstīt diagnostikas datus

• Apskatīt saglabātos ierakstus

• Veidot diagnostikas atskaites

• Saglabāt un kopīgot diagnostikas rezultātus

Datu ierakstīšana palīdz noteikt bojājumus, kas parādās tikai pēc dzinēja uzsilšanas, braukšanas laikā vai pie noteiktas sistēmas slodzes.

Tehniskie dati

• Operētājsistēma: „Android 8.1“

• Operatīvā atmiņa: 2 GB

• Iekšējā atmiņa: 32 GB

• Akumulators: 4150 mAh

• Savienojums ar automobili: vadu OBD2

• Interneta savienojums: 2,4 GHz Wi-Fi

• Diagnostikas līmenis: 4 sistēmas

• CAN FD: atbalstīts

• DoIP: netiek atbalstīts

• Komerctransporta diagnostika: netiek atbalstīta

• Tālrunis vai papildu dators: nav nepieciešams

Kam paredzēts KINGBOLEN S608?

Ierīce ir piemērota:

• Automobiļu īpašniekiem, kuri vēlas vairāk nekā tikai dzinēja diagnostiku

• Dzinēja, pārnesumkārbas, ABS un SRS bojājumu meklēšanai

• Lietotu automobiļu sākotnējai pārbaudei

• Pieredzējušiem auto entuziastiem

• Mobilajiem mehāniķiem

• Nelieliem autoservisiem

• Galvenajām servisa procedūrām

• Tiem, kas meklē kompaktu diagnostikas ierīci ar aktīvajiem testiem

Komplektācija

• KINGBOLEN S608 diagnostikas ierīce

• OBD2 diagnostikas kabelis

• USB uzlādes kabelis

• Strāvas adapteris

• Lietošanas instrukcija

• Transportēšanas vai aizsargiepakojums

Svarīga informācija

KINGBOLEN S608 diagnosticē četras galvenās sistēmas: dzinēju, automātisko pārnesumkārbu, ABS un SRS. Tā nav visu automobiļa elektronisko sistēmu diagnostikas ierīce.

Šis modelis neatbalsta DoIP, universālu ECU kodēšanu, vadības bloku programmēšanu, ECU klonēšanu, profesionālu atslēgu programmēšanu vai komerctransporta diagnostiku.

Diagnostikas, aktīvo testu un servisa funkciju atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, vadības bloka, instalētās programmatūras un aktīvās licences.
