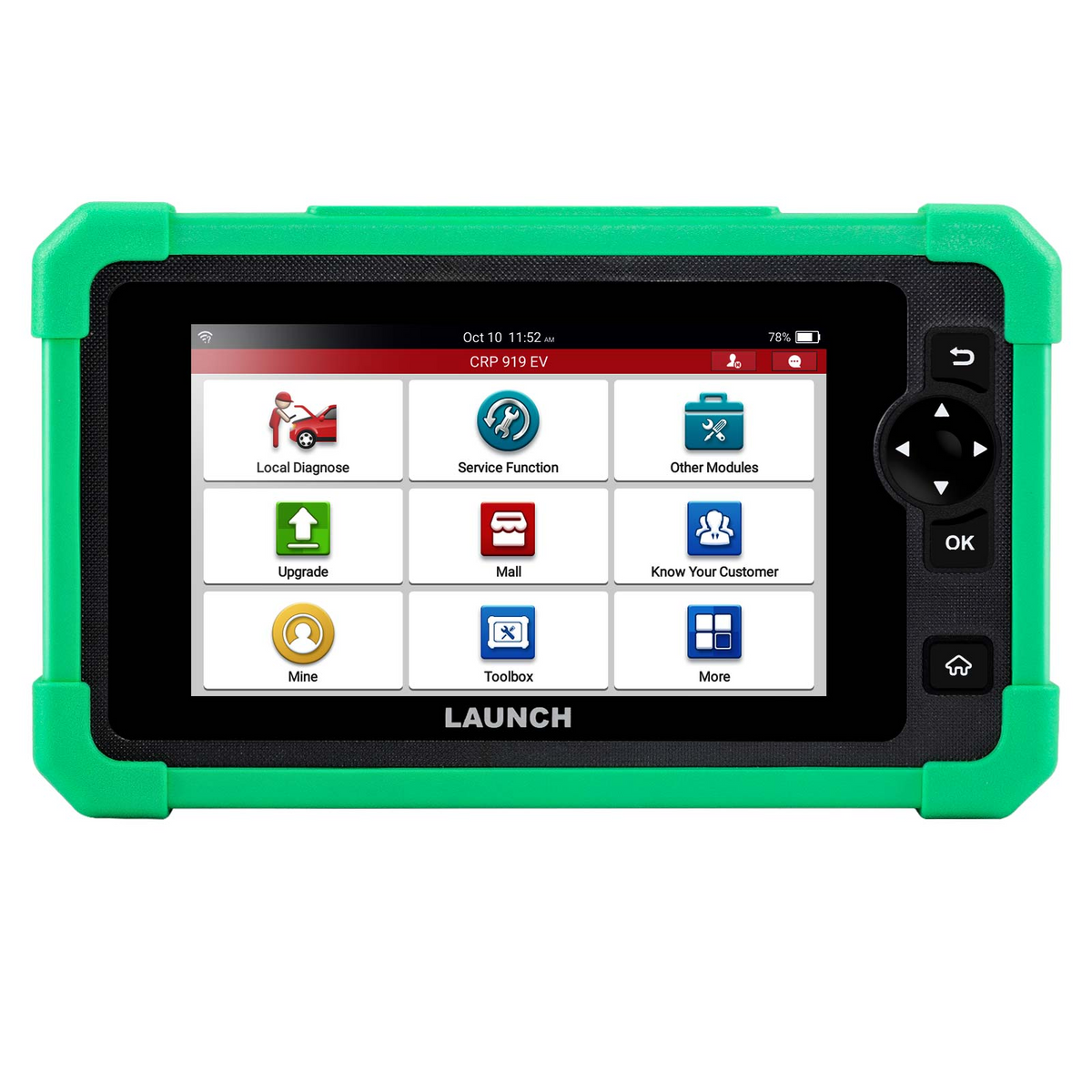

LAUNCH X-431 CRP919 EV – elektromobiļu diagnostika ar aktīvajiem testiem un akumulatora pārbaudi

LAUNCH X-431 CRP919 EV – profesionāls diagnostikas planšetdators, kas paredzēts elektromobiļu, uzlādējamo hibrīdu, hibrīdautomobiļu un 48 V MHEV transportlīdzekļu elektronisko sistēmu pārbaudei.

Ierīce ļauj nolasīt un dzēst vadības bloku kļūdu kodus, uzraudzīt reāllaika parametrus, veikt divvirzienu komponentu testus, servisa procedūras, adaptācijas un ECU kodēšanu saderīgos transportlīdzekļos.

CRP919 EV atbalsta CAN FD un DoIP diagnostikas protokolus, piedāvā vairāk nekā 90 elektromobiļiem paredzētas diagnostikas programmatūras pakotnes un 37 servisa funkcijas.

Galvenās priekšrocības

• Elektromobiļu, hibrīdautomobiļu, uzlādējamo hibrīdu un 48 V MHEV diagnostika

• Visu atbalstīto elektronisko sistēmu pārbaude

• Augstsprieguma akumulatora un BMS diagnostika

• Specializēta BYD un CATL akumulatoru bloku pārbaude

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika dati un grafiki

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos automobiļos

• 37 servisa un apkopes funkcijas

• Automātiska automobiļa atpazīšana pēc VIN

• Vadītās diagnostikas procedūras

• Diagnostikas datu ierakstīšana un atskaņošana

• Diagnostikas atskaišu izveide

• CAN FD un DoIP atbalsts

• Divu gadu bezmaksas programmatūras atjauninājumi

• Autonoms 7 collu „Android“ planšetdators

Visu elektromobiļa sistēmu diagnostika

Atkarībā no transportlīdzekļa komplektācijas un programmatūras CRP919 EV var diagnosticēt:

• Augstsprieguma vilces akumulatora vadības sistēmu

• BMS akumulatora vadības bloku

• Elektriskās piedziņas vadības sistēmu

• Galveno transportlīdzekļa vadības bloku – VCU

• Elektromotoru un tā vadības moduli

• Invertoru un jaudas elektroniku

• Iebūvēto lādētāju – OBC

• DC/DC sprieguma pārveidotāju

• Uzlādes pieslēgvietas un komunikācijas sistēmu

• Augstsprieguma kontaktoru vadību

• Siltuma pārvaldības sistēmu

• Elektrisko gaisa kondicionēšanas kompresoru

• Akumulatora dzesēšanas un apsildes sistēmu

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Virsbūves vadības moduļus

• Klimata kontroles sistēmu

• Instrumentu paneli

• TPMS riepu spiediena kontroles sistēmu

• ADAS un parkošanās sistēmas

• Durvju, logu, apgaismojuma un komforta moduļus

• Centrālās vārtejas un sakaru vadības blokus

• Citas transportlīdzeklī uzstādītās elektroniskās sistēmas

Augstsprieguma akumulatora un BMS diagnostika

Izmantojot automobiļa diagnostikas sistēmu, iespējams piekļūt atbalstītajiem vilces akumulatora un BMS parametriem.

Atkarībā no automobiļa var tikt attēlots:

• Augstsprieguma akumulatora spriegums

• Akumulatora strāva

• Uzlādes līmenis – SOC

• BMS aprēķinātais tehniskā stāvokļa rādītājs – SOH

• Akumulatora moduļu un elementu spriegumi

• Zemākais un augstākais elementu spriegums

• Elementu sprieguma atšķirības

• Temperatūras sensoru dati

• Izolācijas sistēmas sniegtie parametri

• Kontaktoru stāvoklis

• Uzlādes un izlādes ierobežojumi

• BMS reģistrētie kļūdu kodi

• Akumulatora dzesēšanas un apsildes sistēmas dati

Elementu līmeņa datu un SOH rādītāja pieejamība ir atkarīga no automobiļa ražotāja, akumulatora versijas un vadības bloka.

Attēlotais SOH ir automobiļa BMS aprēķināta informācija, nevis neatkarīgs fizisks akumulatora ietilpības mērījums.

BYD un CATL akumulatoru diagnostika

CRP919 EV piedāvā specializētas diagnostikas funkcijas atbalstītiem:

• BYD akumulatoru blokiem

• CATL akumulatoru blokiem

Atkarībā no akumulatora un automobiļa modeļa var būt pieejami paplašināti BMS, moduļu, elementu sprieguma, temperatūras un citi akumulatora parametri.

Funkciju pieejamība ir atkarīga no akumulatora modeļa, automobiļa ražotāja, izlaiduma gada, vadības bloka un programmatūras versijas.

Divvirzienu aktīvie testi

Divvirzienu vadības laikā planšetdators nosūta komandu izvēlētajam vadības blokam un ļauj pārbaudīt, vai komponents reaģē pareizi.

Atbalstītos automobiļos iespējams testēt vai inicializēt:

• Elektrisko gaisa kondicionēšanas kompresoru

• Akumulatora dzesēšanas šķidruma sūkņus

• Radiatora un akumulatora dzesēšanas ventilatorus

• Siltuma pārvaldības vārstus

• PTC elektrisko sildītāju

• DC/DC pārveidotāja testēšanas procedūras

• Iebūvētā lādētāja OBC testus

• Augstsprieguma kontaktoru vadības procedūras

• Uzlādes ligzdas bloķētāju

• Elektrisko vakuuma sūkni

• ABS sūkni un vārstus

• Elektronisko stāvbremzi

• Lukturus un logu tīrītājus

• Durvju slēdzenes

• Elektriskos logus

• Skaņas signālu

• Relejus, vārstus un citus elektroniskos izpildmehānismus

Aktīvo testu saraksts ir atkarīgs no konkrētā automobiļa un tā elektroniskajiem vadības blokiem.

Elektromobiļiem paredzētās servisa funkcijas

Atkarībā no transportlīdzekļa var tikt atbalstītas šādas procedūras:

• Augstsprieguma sistēmas izslēgšanas procedūra – HVPO

• Elektriskā kompresora tests

• DC/DC pārveidotāja tests

• Iebūvētā lādētāja OBC tests

• 48 V MHEV sistēmas pārbaude

• Elektromotora leņķa kalibrēšana

• Akumulatora vai BMS pielāgošana

• Dzesēšanas sistēmas atgaisošana

• Dzesēšanas šķidruma nomaiņas procedūra

• Elektriskās piedziņas adaptācija

• Siltuma pārvaldības sistēmas apmācība

• Uzlādes sistēmas pārbaudes procedūras

• Augstsprieguma komponentu inicializācija

Programmatūras augstsprieguma sistēmas izslēgšanas komanda neaizstāj profesionālu drošas atvienošanas procedūru un sprieguma neesamības pārbaudi ar atbilstošu mērinstrumentu.

Vispārējās servisa funkcijas

Atbalstītos automobiļos var tikt veiktas arī:

• Apkopes intervāla atiestatīšanas procedūras

• Elektroniskās stāvbremzes apkope

• ABS bremžu sistēmas atgaisošana

• Stūres leņķa sensora kalibrēšana

• TPMS sistēmas atiestatīšana

• Akumulatora reģistrācija

• Adaptīvo lukturu kalibrēšana

• Piekares augstuma kalibrēšana

• Klimata kontroles sistēmas apmācība

• Elektrisko logu un jumta lūkas inicializācija

• Transportēšanas režīma deaktivizēšana

• Lietus un gaismas sensora inicializācija

• Citas ražotāja paredzētās procedūras

ECU kodēšana un adaptācijas

Saderīgos elektromobiļos CRP919 EV var veikt:

• Nomainīta elektroniskā moduļa konfigurēšanu

• Jauna komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Pamata iestatījumus

• Variantu kodēšanu

• Automobiļa komplektācijas parametru maiņu

• Dažu komforta funkciju aktivizēšanu

• Atbalstītas tiešsaistes kodēšanas procedūras

ECU kodēšanas iespējas ir atkarīgas no automobiļa markas, modeļa, izlaiduma gada, tirgus un konkrētā vadības bloka.

Ierīce nav paredzēta universālai ECU programmatūras pārrakstīšanai, „Bench“ vai „Boot“ programmēšanai, vadības bloku klonēšanai, jaudas palielināšanai vai profesionālai visu marku atslēgu programmēšanai.

Vadītās diagnostikas procedūras

Atbalstītos automobiļos programma var nodrošināt secīgas diagnostikas un servisa instrukcijas.

Sistēma var:

• Pārbaudīt procedūrai nepieciešamos nosacījumus

• Parādīt testēšanas darbības pareizā secībā

• Norādīt pārbaudāmos parametrus

• Palīdzēt veikt kalibrēšanu

• Vadīt lietotāju caur komponenta pielāgošanas procedūru

• Nodrošināt ražotāja paredzēto diagnostikas secību

CAN FD un DoIP

Integrētais CAN FD atbalsts ļauj pieslēgties daļai jaunāku elektrisko un hibrīda transportlīdzekļu, kuriem ar vecāku diagnostikas protokolu var nepietikt.

DoIP diagnostikas savienojums tiek izmantots daļā jaunāku BMW, MINI, „Mercedes-Benz“, „Volkswagen“, „Audi“, „Volvo“, „Polestar“, „Jaguar“, „Land Rover“ un citu atbalstītu elektromobiļu.

Protokola atbalsts negarantē visu diagnostikas, kodēšanas, akumulatora vai aktīvo testu funkciju pieejamību konkrētajā automobilī.

Automātiska VIN atpazīšana

Atbalstītos automobiļos „AutoVIN“ funkcija var automātiski noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā atpazīšana netiek atbalstīta, transportlīdzekli iespējams izvēlēties manuāli.

Reāllaika dati un atskaites

CRP919 EV ļauj:

• Apskatīt parametrus skaitliskā formā

• Attēlot datus grafikos

• Salīdzināt vairākus parametrus

• Ierakstīt diagnostikas sesiju

• Atskaņot iepriekš ierakstītos datus

• Veidot diagnostikas atskaites

• Saglabāt ekrānuzņēmumus

• Kopīgot diagnostikas rezultātus

Tas palīdz meklēt bojājumus, kas parādās tikai uzlādes laikā, mainoties akumulatora temperatūrai vai pie noteiktas elektriskās piedziņas slodzes.

Tehniskie dati

• Operētājsistēma: „Android 10“

• Procesors: 2,0 GHz

• Ekrāns: 7 collu skārienekrāns

• Ekrāna izšķirtspēja: 1024 × 600

• Operatīvā atmiņa: 4 GB

• Iekšējā atmiņa: 64 GB

• Akumulators: 6000 mAh

• Aizmugurējā kamera

• Interneta savienojums: 2,4 un 5 GHz Wi-Fi

• Savienojums ar automobili: vadu

• Diagnostikas saskarne: OBD-II

• Savienotājs: „USB Type-C“

• CAN FD: atbalstīts

• DoIP: atbalstīts

• Darba temperatūra: no 0 °C līdz 40 °C

• Uzglabāšanas temperatūra: no –20 °C līdz 70 °C

• Izmēri: aptuveni 242 × 132 × 40 mm

• Svars: mazāks par 950 g

Kam paredzēts LAUNCH CRP919 EV?

Ierīce ir piemērota:

• Elektromobiļu un hibrīdautomobiļu autoservisiem

• Autoelektriķiem

• Elektromobiļu akumulatoru diagnostikas speciālistiem

• Mobilajiem diagnostikas meistariem

• Lietotu elektromobiļu pārbaudītājiem

• Autoparku tehniskās apkopes speciālistiem

• Servisiem, kas sāk apkalpot EV un PHEV automobiļus

• Pieredzējušiem elektromobiļu īpašniekiem

• Darbnīcām, kurām nepieciešami aktīvie testi un ECU kodēšana

Komplektācija

• LAUNCH CRP919 EV diagnostikas planšetdators

• Galvenais diagnostikas kabelis

• USB uzlādes kabelis

• Eiropas spraudņa adapteris

• Apvienotās Karalistes spraudņa adapteris

• ASV spraudņa adapteris

• Lietošanas instrukcija

• Ātrās palaišanas rokasgrāmata

Programmatūras atjauninājumi

Standarta licencē ir iekļauti divu gadu bezmaksas programmatūras atjauninājumi.

Pēc šī perioda beigām ierīci var turpināt izmantot ar jau lejupielādētajām programmām. Jaunākajām programmatūras versijām var būt nepieciešama maksas licences pagarināšana.

Svarīga drošības informācija

Elektromobiļu augstsprieguma sistēmas var radīt nāvējoša elektrošoka, elektriskā loka, apdegumu un ugunsgrēka risku.

CRP919 EV programmatūras diagnostikas funkcijas neaizstāj:

• Apmācību darbam ar augstsprieguma sistēmām

• Izolētus individuālos aizsardzības līdzekļus

• Ražotāja noteikto drošas atvienošanas procedūru

• Bloķēšanas un marķēšanas procedūras

• Sprieguma neesamības pārbaudi

• Sertificētu augstsprieguma mērinstrumentu

• Transportlīdzekļa remonta dokumentāciju

Programmatūrā attēlotais statuss nedrīkst būt vienīgais apstiprinājums tam, ka augstsprieguma ķēdei ir droši pieskarties.

Diagnostikas, akumulatora datu, aktīvo testu, kodēšanas un servisa funkciju atbalsts ir atkarīgs no automobiļa ražotāja, modeļa, izlaiduma gada, tirgus, akumulatora versijas, vadības blokiem, instalētās programmatūras un aktīvās licences.
