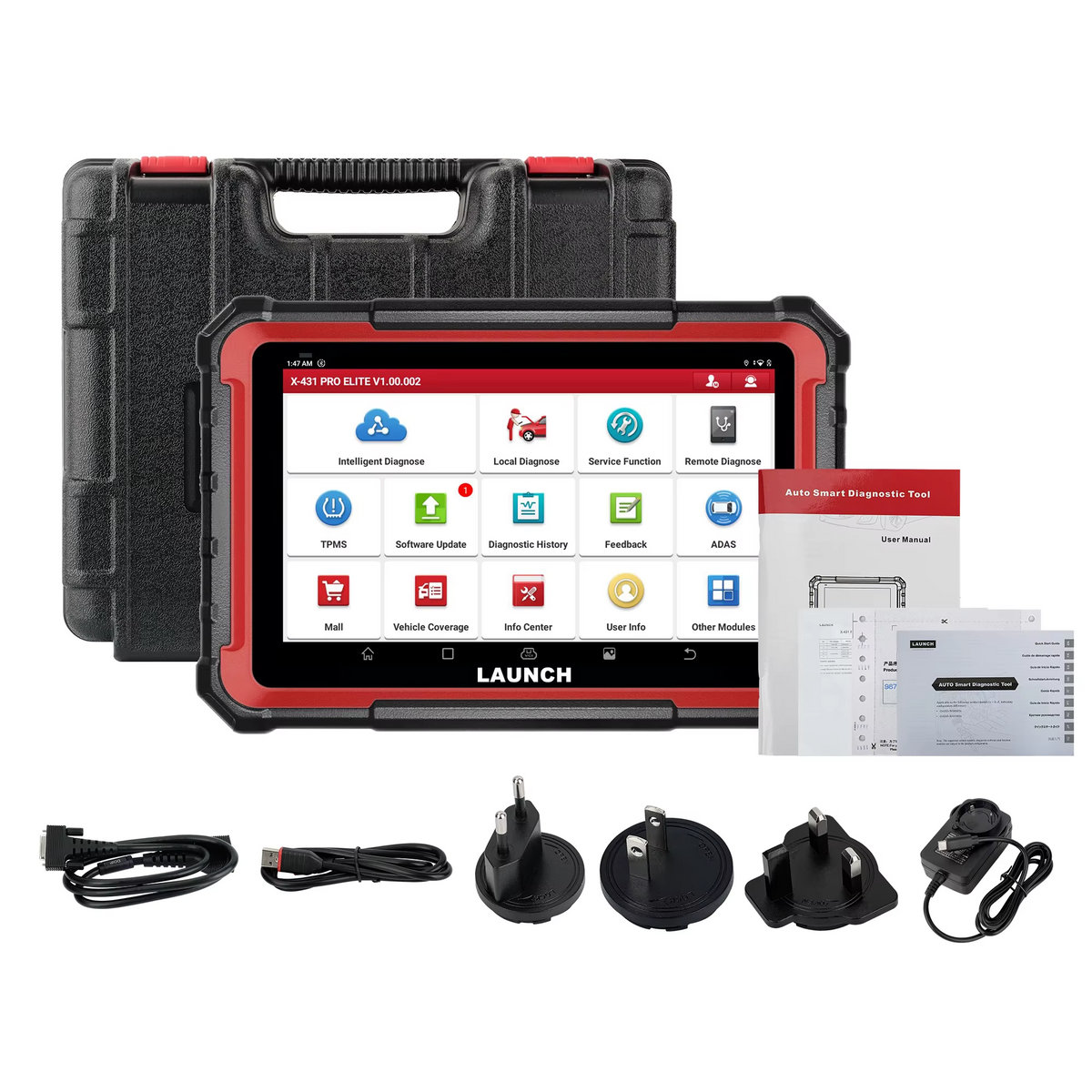

LAUNCH X-431 PRO Elite – vadu visu sistēmu diagnostika ar CAN FD un DoIP

LAUNCH X-431 PRO Elite – profesionāls vairāku automobiļu marku diagnostikas planšetdators, kas paredzēts visu elektronisko sistēmu pārbaudei, bojājumu meklēšanai, divvirzienu aktīvajiem testiem, servisa procedūrām un ECU kodēšanai saderīgos automobiļos.

Ierīce tiek savienota ar automobili, izmantojot diagnostikas kabeli, tādējādi nodrošinot stabilu un uzticamu datu pārraidi. Integrētais CAN FD un DoIP atbalsts paplašina saderību ar daļu jaunāku transportlīdzekļu, savukārt 8 collu „Android“ planšetdators ļauj strādāt bez tālruņa vai papildu datora.

Galvenās priekšrocības

• Visu automobiļa elektronisko sistēmu diagnostika

• Stabils vadu savienojums ar automobiļa OBD ligzdu

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos automobiļos

• Atsevišķas tiešsaistes kodēšanas funkcijas

• 31+ servisa un apkopes funkcija

• Integrēts CAN FD atbalsts

• DoIP atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Automātiska vadības bloku skenēšana

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika dati un grafiki

• Datu ierakstīšana un atskaņošana

• Diagnostikas atskaišu izveide

• VAG grupas vadītās diagnostikas procedūras

• FCA drošības vārtejas atbalsts

• 8 collu skārienekrāns

• 4 GB RAM un 64 GB iekšējā atmiņa

• Nav nepieciešams tālrunis vai dators

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas X-431 PRO Elite var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko un robotizēto pārnesumkārbu

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Virsbūves vadības moduļus

• Klimata kontroles sistēmu

• Instrumentu paneli

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Piekares vadības sistēmu

• Pilnpiedziņas sistēmu

• Adaptīvā apgaismojuma sistēmas

• Durvju, logu, spoguļu un sēdekļu moduļus

• Parkošanās palīgsistēmas

• Centrālās vārtejas un sakaru moduļus

• Citas automobilī uzstādītās elektroniskās sistēmas

Ierīce ļauj nolasīt un dzēst kļūdu kodus, apskatīt vadības bloku identifikācijas informāciju, analizēt reāllaika parametrus un saglabāt diagnostikas rezultātus.

Divvirzienu aktīvie testi

Aktīvā testa laikā diagnostikas planšetdators nosūta komandu tieši izvēlētajam automobiļa vadības blokam. Tas ļauj pārbaudīt, vai komponents reaģē pareizi, neizmantojot automobiļa parastos slēdžus vai vadības ierīces.

Atkarībā no automobiļa iespējams testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• Aizdedzes spoles

• ABS sūkni un vārstus

• EGR vārstu

• Elektronisko droseļvārstu

• Gaisa kondicionēšanas kompresora sajūgu

• Lukturus un logu tīrītājus

• Durvju slēdzenes

• Elektriskos logus

• Spoguļus un sēdekļus

• Skaņas signālu

• Piekares vārstus

• Relejus un solenoīdus

• Citus ražotāja atbalstītos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu saraksts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

ECU kodēšana un adaptācijas

Saderīgos automobiļos X-431 PRO Elite var veikt:

• Nomainīta vadības bloka konfigurēšanu

• Jauna komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Variantu kodēšanu

• Pamata iestatījumus

• Ražotāja paredzētās kalibrēšanas procedūras

• Atsevišķu komforta funkciju aktivizēšanu

• Automobiļa komplektācijas parametru maiņu

• Atbalstītu tiešsaistes kodēšanu

Kodēšanas iespējas ir atkarīgas no automobiļa markas, modeļa, izlaiduma gada un konkrētā vadības bloka. Tiešsaistes funkcijām var būt nepieciešams interneta savienojums, aktīva LAUNCH licence vai piekļuve ražotāja serveriem.

ECU kodēšana un adaptācijas nav universāla ECU programmatūras pārrakstīšana. Ierīce nav paredzēta vadības bloku klonēšanai, „Bench“ vai „Boot“ programmēšanai, dzinēja jaudas karšu maiņai vai profesionālai čipošanai.

VAG vadītās diagnostikas procedūras

Atbalstītos „Volkswagen“, „Audi“, „Škoda“ un SEAT automobiļos diagnostikas programma var piedāvāt secīgas vadītās procedūras.

Sistēma var:

• Norādīt procedūrai nepieciešamos nosacījumus

• Parādīt darbības pareizā secībā

• Palīdzēt veikt pamata iestatījumus

• Vadīt lietotāju caur adaptācijas procedūru

• Palīdzēt veikt komponenta apmācību

• Attēlot pārbaudāmos parametrus

• Sniegt mērījumu un diagnostikas norādījumus

Vadīto funkciju apjoms ir atkarīgs no automobiļa modeļa, izlaiduma gada, vadības bloka un instalētās programmatūras.

31+ servisa funkcija

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• Akumulatora reģistrācija

• Stūres leņķa sensora kalibrēšana

• ABS bremžu sistēmas atgaisošana

• DPF reģenerācija un atiestatīšana

• Sprauslu kodēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Adaptīvo lukturu kalibrēšana

• EGR adaptācija

• NOx sensora atiestatīšana

• „AdBlue“ un SCR sistēmas procedūras

• GPF filtra reģenerācija

• Dzesēšanas sistēmas atgaisošana

• Start/Stop sistēmas atiestatīšana

• Jumta lūkas inicializācija

• Elektrisko logu kalibrēšana

• Sēdekļu kalibrēšana

• Transportēšanas režīma deaktivizēšana

• Gaisa un degvielas attiecības atiestatīšana

• Kloķvārpstas sensora apmācība

• Sajūga adaptācija

• Turbokompresora izpildmehānisma apmācība

• Lietus un gaismas sensora atiestatīšana

• Citas automobiļa ražotāja paredzētās procedūras

Servisa funkciju pieejamība ir atkarīga no konkrētā automobiļa un tā elektroniskajiem vadības blokiem.

CAN FD atbalsts

CAN FD tiek izmantots daļā jaunāku automobiļu un ļauj pārraidīt vairāk diagnostikas datu nekā klasiskais CAN protokols.

Šis protokols var būt nepieciešams dažiem jaunākiem:

• GM un „Chevrolet“

• „Cadillac“ un „Buick“

• „Ford“

• „Chrysler“, „Jeep“ un „Dodge“

• „Fiat“ un „Alfa Romeo“

• Citiem atbalstītiem automobiļiem

Integrētais CAN FD atbalsts nozīmē, ka atbalstītiem automobiļiem parasti nav nepieciešams atsevišķs CAN FD adapteris.

DoIP atbalsts

DoIP diagnostikas savienojums, izmantojot IP tīklu, tiek lietots daļā jaunāku:

• BMW

• „Mercedes-Benz“

• „Volvo“

• „Jaguar“

• „Land Rover“

• Citu atbalstīto ražotāju automobiļu

DoIP protokola atbalsts negarantē visu kodēšanas vai tiešsaistes funkciju pieejamību konkrētajā automobilī.

FCA un citu ražotāju drošības vārtejas

Jaunākos „Fiat“, „Chrysler“, „Jeep“, „Dodge“ un „Alfa Romeo“ automobiļos diagnostikas funkcijas var ierobežot aizsargāts drošības vārtejas modulis.

Lai dzēstu kļūdu kodus, veiktu aktīvos testus, kodēšanu vai servisa procedūras, var būt nepieciešams:

• „AutoAuth“ vai cits drošības vārtejas konts

• Aktīva LAUNCH licence

• Maksas piekļuve

• Interneta savienojums

• Transportlīdzekļa identifikācijas dati

Līdzīgi ierobežojumi var attiekties arī uz jaunākiem „Renault“, VAG, „Mercedes-Benz“ un citu ražotāju automobiļiem.

Reāllaika dati

PRO Elite ļauj uzraudzīt dažādus vadības bloku parametrus:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas parametrus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• DPF spiedienu un temperatūras

• Citus vadības bloku sniegtos parametrus

Datus iespējams attēlot skaitliskā formā vai grafikos, ierakstīt un vēlāk pārskatīt.

Diagnostikas atskaites

Pēc automobiļa pārbaudes iespējams izveidot diagnostikas atskaiti, kurā iekļauta:

• Automobiļa informācija

• Pārbaudīto vadības bloku saraksts

• Konstatētie kļūdu kodi

• Sistēmu stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt vai kopīgot ar klientu.

Tehniskie dati

• Operētājsistēma: „Android 10“

• Procesors: četrkodolu, 2,0 GHz

• Ekrāns: 8 collu skārienekrāns

• Operatīvā atmiņa: 4 GB

• Iekšējā atmiņa: 64 GB

• Savienojums ar automobili: vadu

• CAN FD: atbalstīts

• DoIP: atbalstīts

• Automātiska VIN atpazīšana: atbalstīta

• Wi-Fi savienojums atjauninājumiem un tiešsaistes funkcijām

• Integrēts akumulators

• Nav nepieciešams tālrunis vai dators

Kam paredzēts LAUNCH X-431 PRO Elite?

Ierīce ir piemērota:

• Neatkarīgiem autoservisiem

• Autoelektriķiem

• Mobilajiem mehāniķiem

• Pieredzējušiem auto entuziastiem

• Lietotu automobiļu pārbaudītājiem

• Vairāku dažādu marku automobiļu apkopei

• Dzinēja, transmisijas, ABS un SRS bojājumu meklēšanai

• Aktīvajiem komponentu testiem

• Servisa procedūrām

• ECU kodēšanai un adaptācijām saderīgos automobiļos

Komplektācija

• LAUNCH X-431 PRO Elite diagnostikas planšetdators

• Galvenais vadu diagnostikas kabelis

• Strāvas adapteris

• USB kabelis

• Savienotāju adapteri

• Lietošanas instrukcija

• Ātrās palaišanas rokasgrāmata

• Aktivizācijas dati

Precīza komplektācija var atšķirties atkarībā no izvēlētā produkta varianta.

Programmatūras atjauninājumi

Šis modelis visbiežāk tiek pārdots ar divu gadu bezmaksas programmatūras atjauninājumiem.

Pēc bezmaksas perioda beigām ierīci var turpināt izmantot ar jau lejupielādēto programmatūru. Jaunākajām automobiļu programmu versijām un tiešsaistes funkcijām var būt nepieciešama maksas licences pagarināšana.

Svarīga informācija

X-431 PRO Elite neatbalsta J2534 „Pass-Thru“ programmēšanu un nav paredzēts 24 V kravas automobiļu diagnostikai.

Ierīce neveic universālu ECU programmēšanu, ECU vai TCU klonēšanu, „Bench“ vai „Boot“ programmēšanu, profesionālu čipošanu vai universālu atslēgu programmēšanu.

Diagnostikas, aktīvo testu, servisa funkciju un ECU kodēšanas atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, dzinēja, transmisijas, elektroniskajiem vadības blokiem, instalētās programmatūras un aktīvās licences.
