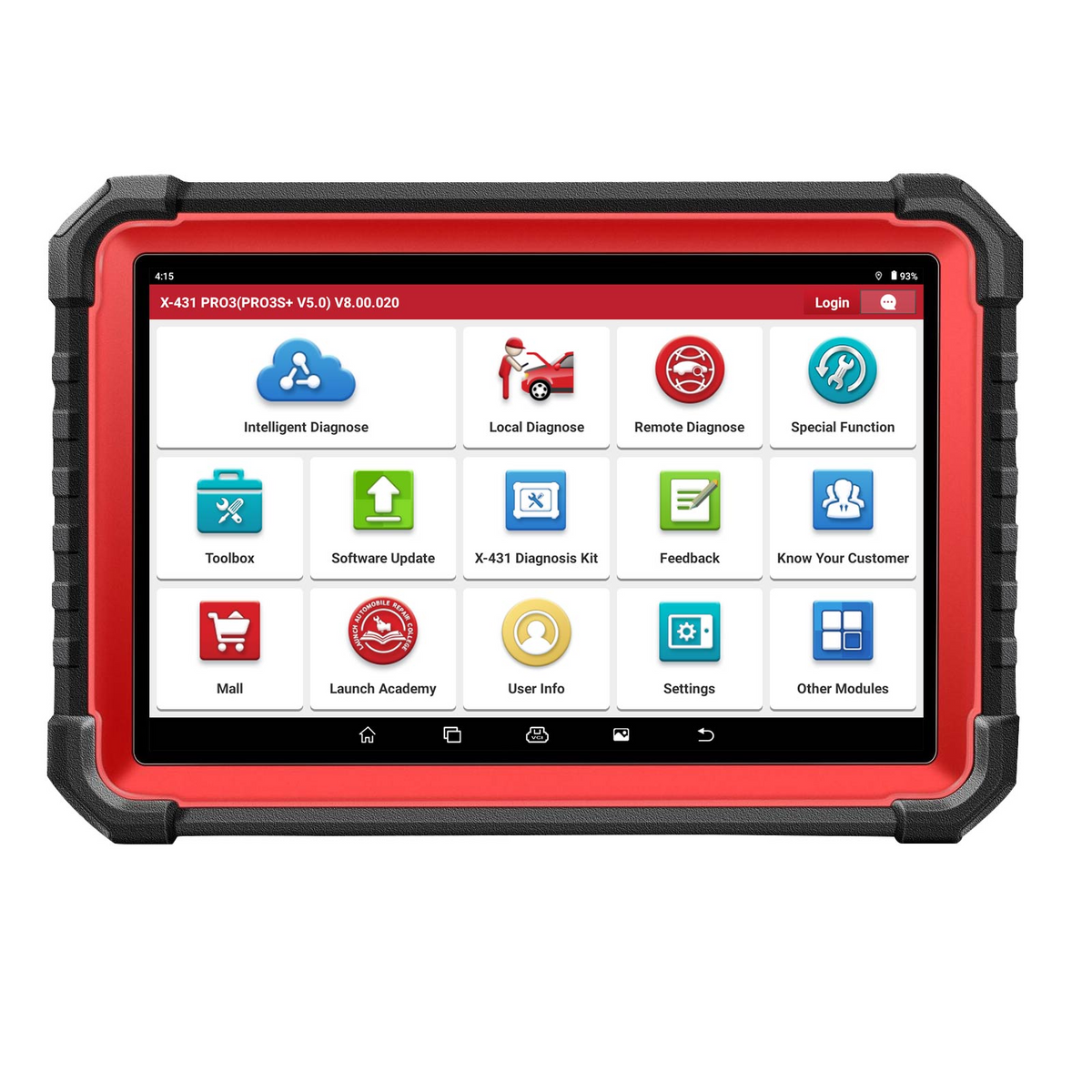

LAUNCH X-431 PRO3S+ Elite – profesionāla diagnostika ar „SmartLink C V2.0“ un J2534

LAUNCH X-431 PRO3S+ Elite – profesionāls vairāku automobiļu marku diagnostikas planšetdators ar bezvadu „SmartLink C V2.0“ diagnostikas moduli.

Ierīce paredzēta visu automobiļa elektronisko sistēmu diagnostikai, divvirzienu aktīvajiem testiem, servisa procedūrām, ECU kodēšanai, adaptācijām un atbalstītām J2534 „Pass-Thru“ programmēšanas operācijām.

„SmartLink C V2.0“ atbalsta CAN 2.0, CAN FD, DoIP un J2534 standartus, tāpēc ierīce ir piemērota gan vecākiem, gan daļai jaunāko automobiļu. Tiek atbalstīta lokālā un attālinātā diagnostika, automātiska automobiļa atpazīšana pēc VIN, kā arī sistēmu topoloģijas karte saderīgos modeļos.

Galvenās priekšrocības

• Visu automobiļa elektronisko sistēmu diagnostika

• Bezvadu „SmartLink C V2.0“ diagnostikas modulis

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos automobiļos

• Atbalstītas tiešsaistes kodēšanas funkcijas

• J2534 „Pass-Thru“ savienojums ar OEM programmatūru

• CAN FD un DoIP diagnostikas protokoli

• Automātiska automobiļa atpazīšana pēc VIN

• Automātiska visu vadības bloku skenēšana

• Sistēmu topoloģijas karte atbalstītos automobiļos

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika parametru grafiki un ierakstīšana

• 50+ servisa un apkopes funkcijas

• VAG grupas vadītās diagnostikas procedūras

• Attālinātās diagnostikas iespēja

• Diagnostikas atskaišu izveide un kopīgošana

• 10,1 collu skārienekrāns

• 4 GB RAM un 64 GB iekšējā atmiņa

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas PRO3S+ Elite var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko un robotizēto pārnesumkārbu

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Virsbūves vadības moduļus

• Klimata kontroles sistēmu

• Instrumentu paneli

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Piekares vadības sistēmu

• Pilnpiedziņas sistēmu

• Adaptīvā apgaismojuma sistēmas

• Durvju, logu, spoguļu un sēdekļu moduļus

• Parkošanās un vadītāja palīgsistēmas

• Centrālās vārtejas un sakaru moduļus

• Citas automobilī uzstādītās elektroniskās sistēmas

Ierīce ļauj nolasīt un dzēst kļūdu kodus, apskatīt vadības bloku informāciju, uzraudzīt reāllaika parametrus un izveidot kopēju automobiļa stāvokļa atskaiti.

Divvirzienu aktīvie testi

Divvirzienu vadības laikā planšetdators nosūta komandu tieši izvēlētajam automobiļa vadības blokam. Tas ļauj pārbaudīt komponenta darbību, neizmantojot automobiļa parastās vadības ierīces.

Atkarībā no automobiļa iespējams testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• EGR vārstu

• Elektronisko droseļvārstu

• Gaisa kondicionēšanas kompresoru

• Lukturus un logu tīrītājus

• Durvju slēdzenes

• Elektriskos logus

• Spoguļus un sēdekļus

• Skaņas signālu

• Piekares vārstus

• Relejus un solenoīdus

• Citus ražotāja atbalstītos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu saraksts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

Sistēmu topoloģijas karte

Atbalstītos automobiļos topoloģijas funkcija grafiski attēlo elektronisko vadības bloku struktūru un to savstarpējos savienojumus.

Topoloģijas kartē var tikt atzīmēta:

• Pareizi funkcionējoša sistēma

• Sistēma ar konstatētiem kļūdu kodiem

• Vadības bloks, kas neatbild

• Neatbalstīts vai neuzstādīts modulis

Šī funkcija palīdz ātrāk izprast automobiļa elektroniskās sistēmas struktūru un noteikt, vai vairāku vadības bloku kļūdas var būt saistītas ar kopīgu barošanas, sakaru vai centrālās vārtejas problēmu.

Topoloģijas funkcijas pieejamība ir atkarīga no automobiļa un instalētās programmatūras.

ECU kodēšana un adaptācijas

Saderīgos automobiļos PRO3S+ Elite var veikt:

• Nomainīta vadības bloka konfigurēšanu

• Jauna komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Automobiļa komplektācijas parametru maiņu

• Atsevišķu komforta funkciju aktivizēšanu

• Variantu kodēšanu

• Pamata iestatījumus un kalibrēšanu

• Atbalstītu tiešsaistes kodēšanu

Kodēšanas funkcijas nav vienādas visām markām. Tiešsaistes procedūrām var būt nepieciešama aktīva LAUNCH licence, interneta savienojums, piekļuve ražotāja serveriem vai maksas drošības konts.

ECU kodēšana un adaptācijas nav universāla ECU programmatūras pārrakstīšana, vadības bloku klonēšana vai automobiļa jaudas palielināšana.

J2534 „Pass-Thru“ programmēšana

„SmartLink C V2.0“ atbalsta J2534 diagnostikas sakaru standartu un var tikt izmantots kā saskarne starp automobili un saderīgu ražotāja programmatūru, kas darbojas „Windows“ datorā.

Atkarībā no automobiļa ražotāja J2534 var ļaut:

• Ierakstīt oficiālu vadības bloka programmatūras atjauninājumu

• Programmēt jaunu vai nomainītu vadības bloku

• Ierakstīt ražotāja nodrošinātu kalibrācijas failu

• Veikt atbalstītas moduļa atjaunošanas procedūras

• Izmantot saderīgu OEM diagnostikas programmu

J2534 funkcijai var būt nepieciešams:

• Dators ar „Windows“ operētājsistēmu

• Atbilstoši „SmartLink“ draiveri

• Automobiļa ražotāja programmatūra

• Maksas OEM portāla abonements

• Ražotāja konts

• Stabils interneta savienojums

• Profesionāls stabilizēts programmēšanas barošanas avots

J2534 atbalsts nenozīmē, ka automobiļa ražotāja programmatūra, kalibrācijas faili un piekļuve serveriem ir iekļauta ierīces cenā.

CAN FD un DoIP

CAN FD

CAN FD tiek izmantots daļā jaunāku GM, „Ford“, „Stellantis“ un citu ražotāju automobiļu. Šis protokols ļauj pārraidīt vairāk diagnostikas datu nekā klasiskais CAN.

DoIP

DoIP diagnostikas savienojums, izmantojot IP tīklu, tiek lietots daļā jaunāku:

• BMW

• „Mercedes-Benz“

• „Volvo“

• „Jaguar“

• „Land Rover“

• Citu atbalstīto ražotāju automobiļu

CAN FD vai DoIP protokola atbalsts negarantē visu diagnostikas, kodēšanas vai programmēšanas funkciju pieejamību konkrētajā automobilī.

50+ servisa funkcijas

Atkarībā no automobiļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• Akumulatora reģistrācija

• Stūres leņķa sensora kalibrēšana

• ABS bremžu sistēmas atgaisošana

• DPF reģenerācija un atiestatīšana

• Sprauslu kodēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Adaptīvo lukturu kalibrēšana

• EGR adaptācija

• NOx sensora atiestatīšana

• „AdBlue“ un SCR sistēmas procedūras

• Dzesēšanas sistēmas atgaisošana

• Start/Stop sistēmas atiestatīšana

• Jumta lūkas inicializācija

• Transportēšanas režīma deaktivizēšana

• Sēdekļa aizņemtības sensora kalibrēšana

• Citas automobiļa ražotāja paredzētās procedūras

Servisa funkciju skaits un pieejamība ir atkarīga no automobiļa, vadības blokiem un programmatūras versijas.

VAG vadītās diagnostikas procedūras

Atbalstītos „Volkswagen“, „Audi“, „Škoda“ un SEAT automobiļos programma var nodrošināt secīgas diagnostikas, adaptācijas un kalibrēšanas instrukcijas.

Sistēma var:

• Izvēlēties atbilstošo diagnostikas vai adaptācijas funkciju

• Pārbaudīt procedūrai nepieciešamos nosacījumus

• Parādīt darbības pareizā secībā

• Attēlot mērījumu un iestatījumu instrukcijas

• Palīdzēt veikt pamata iestatījumus

• Vadīt lietotāju caur komponenta apmācības vai kalibrēšanas procedūru

Vadīto funkciju pieejamība ir atkarīga no automobiļa modeļa, izlaiduma gada un konkrētā vadības bloka.

Attālinātā diagnostika

„SmartLink C V2.0“ atbalsta lokālās un attālinātās diagnostikas režīmus.

Attālināti citā vietā esošs speciālists var pieslēgties automobilim pievienotajam „SmartLink“ modulim un palīdzēt veikt:

• Sarežģīta bojājuma diagnostiku

• Tehnisku konsultāciju

• Atbalstītu kodēšanas procedūru

• Darbu ar saderīgu diagnostikas vai OEM programmatūru

Attālinātajai diagnostikai nepieciešams stabils interneta savienojums. Dažiem pakalpojumiem var būt nepieciešams atsevišķs konts vai maksas speciālista pakalpojums.

Reāllaika dati

PRO3S+ Elite ļauj reāllaikā uzraudzīt vadības bloku parametrus:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Gaisa plūsmas parametrus

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• DPF spiedienu un temperatūras

• Citus vadības bloku sniegtos parametrus

Datus iespējams attēlot skaitliskā formā vai grafikos, ierakstīt un vēlāk pārskatīt.

Diagnostikas atskaites

Pēc automobiļa pārbaudes iespējams izveidot diagnostikas atskaiti, kurā iekļauta:

• Automobiļa informācija

• Pārbaudīto vadības bloku saraksts

• Konstatētie kļūdu kodi

• Sistēmu stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt un kopīgot ar klientu.

Tehniskie dati

• Operētājsistēma: „Android 10“

• Procesors: četrkodolu, 2,0 GHz

• Ekrāns: 10,1 collu skārienekrāns

• Ekrāna izšķirtspēja: 1280 × 800

• Operatīvā atmiņa: 4 GB

• Iekšējā atmiņa: 64 GB

• Aizmugurējā kamera: 8 MP

• Akumulators: 6300 mAh / 7,6 V

• Bezvadu savienojums: 2,4 un 5 GHz Wi-Fi

• Savienojums ar VCI: „Bluetooth 5.1“, Wi-Fi vai USB

• Diagnostikas modulis: „SmartLink C V2.0“

• VCI darba spriegums: 9–36 V

• VCI ekrāns: aptuveni 3,95 collas

• CAN FD: atbalstīts

• DoIP: atbalstīts

• J2534: atbalstīts

Kam paredzēts LAUNCH X-431 PRO3S+ Elite?

Ierīce ir piemērota:

• Profesionāliem autoservisiem

• Autoelektriķiem

• Diagnostikas speciālistiem

• Mobilajiem mehāniķiem

• Darbnīcām, kas apkalpo vairāku marku automobiļus

• Sarežģītu elektronikas bojājumu meklēšanai

• Aktīvajiem komponentu testiem

• ECU kodēšanai un adaptācijām

• Atbalstītām J2534 programmēšanas procedūrām

• Attālinātai automobiļu diagnostikai

Komplektācija

• LAUNCH X-431 PRO3S+ Elite diagnostikas planšetdators

• „SmartLink C V2.0“ diagnostikas modulis

• OBD2 diagnostikas kabelis

• VCI un planšetdatora USB kabeļi

• Ethernet kabelis

• Strāvas adapteris

• Akumulatora barošanas spailes

• Vecāku automobiļu diagnostikas adapteri

• Transportēšanas koferis

• Lietošanas dokumentācija

Precīza komplektācija var atšķirties atkarībā no izvēlētā produkta varianta.

Programmatūras atjauninājumi

Šis modelis visbiežāk tiek pārdots ar divu gadu bezmaksas programmatūras atjauninājumiem.

Pēc bezmaksas perioda beigām ierīci var turpināt izmantot ar jau lejupielādēto programmatūru. Jaunākajām automobiļu programmu versijām un tiešsaistes funkcijām var būt nepieciešama maksas licences pagarināšana.

Svarīga informācija

Standarta PRO3S+ Elite komplekts galvenokārt paredzēts vieglajiem automobiļiem un nav sagatavots pilnvērtīgai kravas automobiļu diagnostikai.

Diagnostikas, aktīvo testu, topoloģijas, ECU kodēšanas, J2534 programmēšanas un servisa funkciju atbalsts ir atkarīgs no:

• Automobiļa markas un modeļa

• Izlaiduma gada

• Automobiļa tirgus

• Dzinēja un transmisijas

• Vadības bloka aparatūras un programmatūras versijas

• Instalētās programmatūras

• Aktīvās LAUNCH licences

• Automobiļa drošības vārtejas sistēmas

• Ražotāja serveru pieejamības

FCA, „Renault“, „Mercedes-Benz“, VAG un citu ražotāju aizsargātajām funkcijām var būt nepieciešams maksas drošības vārtejas konts vai papildu OEM piekļuve.

Programmējot vadības blokus, obligāti jāizmanto profesionāls stabilizēts barošanas avots. Barošanas pārtraukums programmēšanas laikā var sabojāt vadības bloku.
