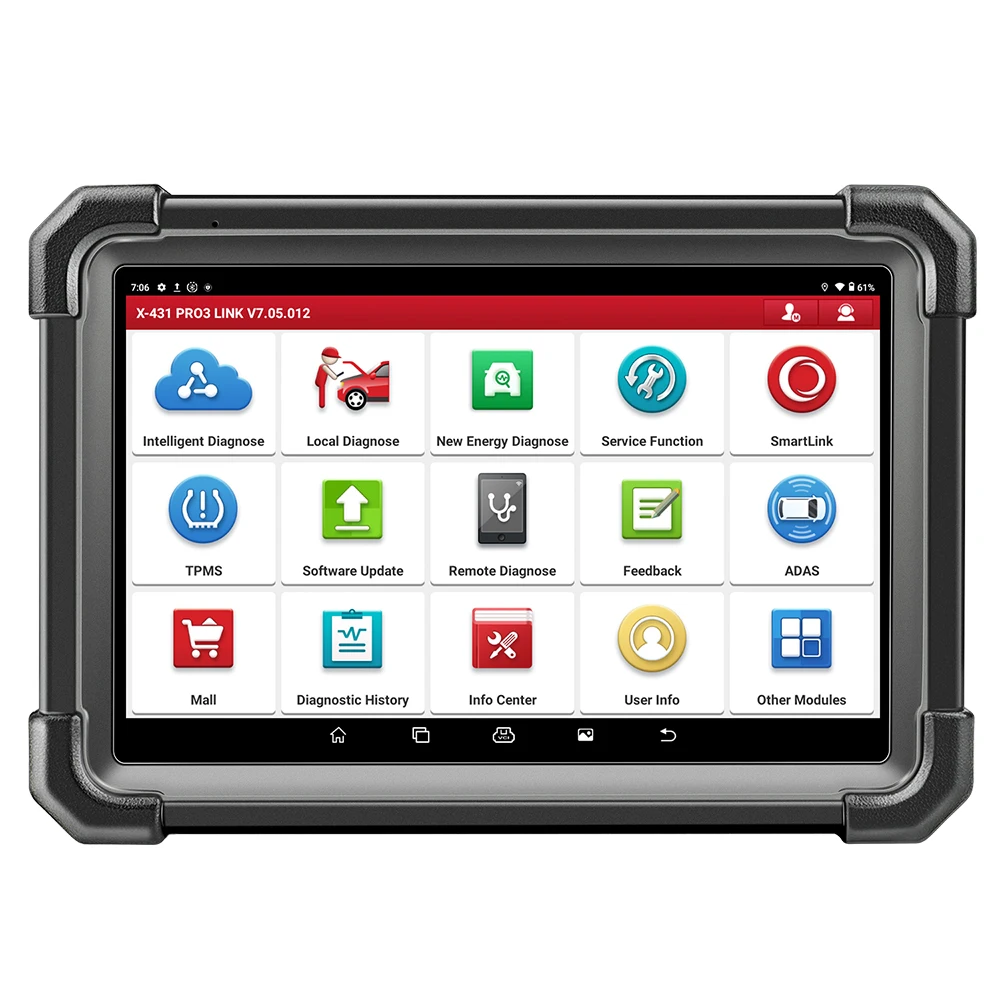

LAUNCH X-431 PRO3S+ SmartLink HD – 12/24 V vieglo un kravas automobiļu diagnostika

LAUNCH X-431 PRO3S+ SmartLink HD – profesionāls diagnostikas planšetdators, kas paredzēts 12 V vieglajiem automobiļiem un 24 V komerciālajiem transportlīdzekļiem.

Komplektā iekļautais „SmartLink HD“ diagnostikas modulis automātiski pielāgojas 12 vai 24 V transportlīdzekļa elektrosistēmai. Ierīce ļauj diagnosticēt elektroniskos vadības blokus, nolasīt un dzēst kļūdu kodus, analizēt reāllaika parametrus, veikt divvirzienu komponentu testus, servisa procedūras, adaptācijas un atbalstītu ECU kodēšanu.

Tas ir praktisks risinājums autoservisiem, kas ar vienu ierīci apkalpo vieglos automobiļus, mikroautobusus, kravas automobiļus, autobusus, piekabes, lauksaimniecības un būvniecības tehniku.

Galvenās priekšrocības

• 12 V vieglo automobiļu diagnostika

• 24 V kravas automobiļu un komerciālā transporta diagnostika

• Visu pieejamo elektronisko sistēmu pārbaude

• Automātiska transportlīdzekļa atpazīšana pēc VIN

• Automātiska vadības bloku skenēšana

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika dati un grafiki

• Diagnostikas datu ierakstīšana un atskaņošana

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos transportlīdzekļos

• Servisa, apmācības un kalibrēšanas procedūras

• CAN FD un DoIP protokolu atbalsts

• J2534 „Pass-Thru“ iespēja saderīgās komplektācijās

• Lokālā un attālinātā diagnostika

• 10,1 collu „Android“ diagnostikas planšetdators

• Plašs komerciālā transporta diagnostikas adapteru komplekts

• Automātiska 12 un 24 V sistēmas atpazīšana

Vieglo automobiļu visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un programmatūras ierīce var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko vai robotizēto pārnesumkārbu

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Akumulatora vadības sistēmu

• Virsbūves vadības moduļus

• Klimata kontroles sistēmu

• Instrumentu paneli

• TPMS riepu spiediena kontroles sistēmu

• Piekares vadības sistēmu

• Pilnpiedziņas sistēmu

• Adaptīvā apgaismojuma sistēmas

• Durvju, logu, spoguļu un sēdekļu moduļus

• Parkošanās un vadītāja palīgsistēmas

• Sakaru un centrālās vārtejas moduļus

• Citas automobilī uzstādītās elektroniskās sistēmas

Iespējams apskatīt vadības bloku identifikācijas informāciju, nolasīt un dzēst kļūdu kodus, analizēt reāllaika datus un izveidot automobiļa stāvokļa atskaiti.

Kravas automobiļu un komerciālā transporta diagnostika

„SmartLink HD“ komplekts paredzēts ne tikai dzinēja OBD kļūdu pārbaudei. Atbalstītos komerciālajos transportlīdzekļos iespējams diagnosticēt:

• Dīzeļdzinēja vadības sistēmu

• Automātisko un automatizēto transmisiju

• ABS un EBS bremžu sistēmas

• SCR un „AdBlue“ sistēmu

• DPF cieto daļiņu filtra sistēmu

• Instrumentu paneli

• Virsbūves un kabīnes vadības moduļus

• Pneimatiskās piekares sistēmu

• Retarderi

• Klimata kontroles sistēmu

• Vārtejas un sakaru moduļus

• Citu transportlīdzeklī uzstādīto elektroniku

Tiek atbalstītas dažādas komerciālā transporta elektroniskās sistēmas, tostarp „Bosch“, „Detroit“, „Allison“, „Yuchai“, „Dachai“, „Shangchai“, „Xichai“ un citu ražotāju risinājumi.

Konkrētu sistēmu atbalsts ir atkarīgs no transportlīdzekļa ražotāja, modeļa, izlaiduma gada, dzinēja, transmisijas, vadības bloka un izmantotā diagnostikas adaptera.

Divvirzienu aktīvie testi

Aktīvā testa laikā planšetdators nosūta komandu tieši izvēlētajam transportlīdzekļa vadības blokam. Tas ļauj pārbaudīt komponenta darbību, neizmantojot transportlīdzekļa parastās vadības ierīces.

Vieglajos automobiļos iespējams pārbaudīt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• EGR vārstu

• Elektronisko droseļvārstu

• Gaisa kondicionēšanas kompresoru

• Lukturus un logu tīrītājus

• Durvju slēdzenes

• Elektriskos logus

• Skaņas signālu

• Relejus un solenoīdus

Komerciālajā transportā iespējams veikt:

• Cilindru atslēgšanas testus

• Dzinēja jaudas balansa testus

• Sprauslu aktivizēšanas testus

• Degvielas spiediena sistēmas pārbaudi

• VGT turbīnas izpildmehānisma testu

• SCR sistēmas komponentu aktivizēšanu

• DPF reģenerācijas procedūras

• EBS vārstu un komponentu testus

• Kompresora vai ventilatora aktivizēšanu

• Citus ražotāja paredzētos izpildmehānismu testus

Aktīvo testu saraksts ir atkarīgs no konkrētā transportlīdzekļa un tā elektroniskajiem vadības blokiem.

ECU kodēšana un adaptācijas

Saderīgos transportlīdzekļos PRO3S+ SmartLink HD var veikt:

• Nomainīta vadības bloka konfigurēšanu

• Jauna komponenta pielāgošanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Sprauslu kodēšanu

• Pārnesumkārbas adaptāciju

• Piekares kalibrēšanu

• Droseļvārsta apmācību

• Atbalstīto komforta funkciju maiņu

• Atsevišķas tiešsaistes kodēšanas procedūras

Kodēšanas iespējas ir atkarīgas no transportlīdzekļa markas, modeļa, izlaiduma gada, tirgus, vadības bloka un instalētās programmatūras.

ECU kodēšana un adaptācijas nav universāla ECU programmatūras pārrakstīšana. Ierīce nav paredzēta vadības bloku klonēšanai, dzinēja čipošanai, jaudas palielināšanai vai universālai visu marku atslēgu programmēšanai.

J2534 „Pass-Thru“ programmēšana

Komplektācijās ar saderīgu „SmartLink C V2.0 HD“ diagnostikas moduli var tikt atbalstīts J2534 „Pass-Thru“ sakaru standarts.

VCI var izmantot kā sakaru interfeisu starp transportlīdzekli un ražotāja programmatūru, kas darbojas „Windows“ datorā.

Atkarībā no automobiļa ražotāja tas var ļaut:

• Ierakstīt ražotāja nodrošinātu programmatūras atjauninājumu

• Programmēt jaunu vai nomainītu vadības bloku

• Ierakstīt oficiālu kalibrācijas failu

• Veikt atbalstītas OEM procedūras

• Izmantot saderīgu ražotāja diagnostikas programmu

J2534 funkcijai var būt nepieciešams „Windows“ dators, ražotāja programmatūra, OEM portāla abonements, ražotāja konts, stabils interneta savienojums un profesionāls stabilizēts programmēšanas barošanas avots.

J2534 atbalsts nenozīmē, ka ražotāja programmatūra, kalibrācijas faili un serveru licences ir iekļautas diagnostikas ierīces cenā.

CAN FD un DoIP

CAN FD

CAN FD tiek izmantots daļā jaunāku GM, „Ford“, „Stellantis“ un citu ražotāju transportlīdzekļu. Šis protokols ļauj pārraidīt vairāk diagnostikas datu nekā klasiskais CAN.

DoIP

DoIP diagnostikas savienojums, izmantojot IP tīklu, tiek lietots daļā jaunāku:

• BMW

• „Mercedes-Benz“

• „Volvo“

• „Jaguar“

• „Land Rover“

• Citu atbalstīto ražotāju transportlīdzekļu

CAN FD vai DoIP protokola atbalsts negarantē visu diagnostikas, kodēšanas vai programmēšanas funkciju pieejamību konkrētajā transportlīdzeklī.

Servisa funkcijas

Atkarībā no transportlīdzekļa var tikt atbalstītas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• Akumulatora reģistrācija

• Stūres leņķa sensora kalibrēšana

• ABS sistēmas atgaisošana

• DPF reģenerācija

• SCR un „AdBlue“ sistēmas procedūras

• NOx sensora atiestatīšana

• Sprauslu kodēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Adaptīvo lukturu iestatīšana

• EGR adaptācija

• GPF reģenerācija

• Dzesēšanas sistēmas atgaisošana

• Start/Stop sistēmas atiestatīšana

• Transportēšanas režīma deaktivizēšana

• Citas ražotāja paredzētās procedūras

Ierīce atbalsta vairāk nekā 30 galvenās servisa funkcijas un papildu konkrēta ražotāja diagnostikas procedūras.

Attālinātā diagnostika

„SmartLink“ attālinātās diagnostikas platforma var ļaut citā vietā esošam speciālistam pieslēgties transportlīdzeklim pievienotajam diagnostikas modulim.

Attālināto diagnostiku var izmantot:

• Sarežģītu bojājumu konsultācijām

• Cita diagnostikas speciālista palīdzībai

• Atsevišķām kodēšanas procedūrām

• Diagnostikas pakalpojumiem attālināti

Funkcijai nepieciešams stabils interneta savienojums un saderīgs konts. Daži attālinātie pakalpojumi var būt maksas.

Automātiska 12 un 24 V atpazīšana

„SmartLink HD“ diagnostikas modulis automātiski pielāgojas transportlīdzekļa barošanas sistēmai.

• VCI darba spriegums: 9–36 V

• Vieglie automobiļi: parasti 12 V

• Kravas automobiļi un autobusi: parasti 24 V

• Savienojums ar planšetdatoru: bezvadu vai vadu

• Savienojums ar datoru: USB vai tīkla savienojums atkarībā no darba režīma

Tas ļauj vienu diagnostikas platformu izmantot dažādu kategoriju transportlīdzekļiem.

Atbalstītās transportlīdzekļu kategorijas

Atkarībā no instalētās programmatūras un izmantotajiem adapteriem ierīci var izmantot:

• Vieglajiem automobiļiem

• Apvidus automobiļiem

• Mikroautobusiem

• Pikapiem

• Vieglajiem kravas automobiļiem

• Smagajiem kravas automobiļiem

• Autobusiem

• Piekabēm

• Lauksaimniecības tehnikai

• Būvniecības tehnikai

• Speciālās nozīmes transportam

• Dažām jūras dīzeļdzinēju sistēmām

Precīzs konkrētā transportlīdzekļa atbalsts ir atkarīgs no instalētās programmatūras, licences un diagnostikas adaptera.

Tehniskie dati

• Operētājsistēma: „Android 10“

• Ekrāns: 10,1 collu skārienekrāns

• Ekrāna izšķirtspēja: 1280 × 800

• Operatīvā atmiņa: 4 GB

• Iekšējā atmiņa: 64 GB

• Aizmugurējā kamera: 8 MP

• Savienojumi: Wi-Fi, Bluetooth un USB

• VCI darba spriegums: 9–36 V

• Atbalstītās elektrosistēmas: 12 un 24 V

• Diagnostikas modulis: „SmartLink HD“ vai „SmartLink C V2.0 HD“ atkarībā no komplektācijas

• Integrēts planšetdatora statīvs

Kam paredzēts LAUNCH X-431 PRO3S+ SmartLink HD?

Ierīce ir piemērota:

• Vieglo automobiļu autoservisiem

• Kravas automobiļu un autobusu servisiem

• Uzņēmumiem, kas apkalpo jauktus autoparkus

• Komerciālā transporta mehāniķiem

• Autoelektriķiem

• Mobilajiem diagnostikas speciālistiem

• Lauksaimniecības un būvniecības tehnikas servisiem

• Transporta uzņēmumu tehniskās apkopes nodaļām

• Servisiem, kuriem nepieciešami aktīvie testi un ECU kodēšana

• Darbnīcām, kas meklē vienotu 12 un 24 V diagnostikas platformu

Komplektācija

Atkarībā no izvēlētā produkta varianta komplektā var būt:

• LAUNCH X-431 PRO3S+ diagnostikas planšetdators

• „SmartLink HD“ vai „SmartLink C V2.0 HD“ diagnostikas modulis

• Standarta 16 kontaktu OBD2 kabelis

• Galvenais kravas automobiļu diagnostikas kabelis

• 6 un 9 kontaktu OBD adapteri

• CAT 9 kontaktu adapteris

• „Mercedes-Benz“ 14 kontaktu adapteris

• „Renault“ 12 kontaktu adapteris

• „Isuzu“ 20 kontaktu adapteris

• „Volvo“ 8 kontaktu adapteris

• MAN 12 un 37 kontaktu adapteri

• IVECO diagnostikas adapteris

• Citi vieglā un komerciālā transporta adapteri

• Akumulatora barošanas spailes

• Cigarešu aizdedzinātāja barošanas kabelis

• USB un tīkla kabeļi

• Strāvas adapteris

• Drošinātāji un savienojuma vadi

• Transportēšanas koferi

• Lietošanas dokumentācija

Precīza komplektācija var atšķirties atkarībā no izvēlētā produkta varianta.

Programmatūras atjauninājumi

Šis komplekts visbiežāk tiek pārdots ar divu gadu vieglā un komerciālā transporta programmatūras atjauninājumiem.

Pēc bezmaksas atjauninājumu perioda beigām ierīci var turpināt izmantot ar jau lejupielādētajām programmām. Jaunāko programmatūras versiju izmantošanai var būt nepieciešama maksas licences pagarināšana.

Svarīga informācija

Diagnostikas, aktīvo testu, ECU kodēšanas, adaptāciju un servisa funkciju atbalsts ir atkarīgs no:

• Transportlīdzekļa ražotāja

• Modeļa un izlaiduma gada

• Tirgus un reģiona

• Dzinēja un transmisijas

• Elektroniskā vadības bloka

• Instalētās programmatūras

• Pieejamās licences

• Izmantotā diagnostikas adaptera

• Drošības vārtejas sistēmas

FCA, „Renault“, „Mercedes-Benz“, VAG un citu ražotāju aizsargātajām sistēmām var būt nepieciešams maksas drošības vārtejas konts vai papildu ražotāja piekļuve.

Programmējot vadības blokus, obligāti jāizmanto profesionāls stabilizēts barošanas avots. Barošanas pārtraukums programmēšanas laikā var sabojāt vadības bloku.
