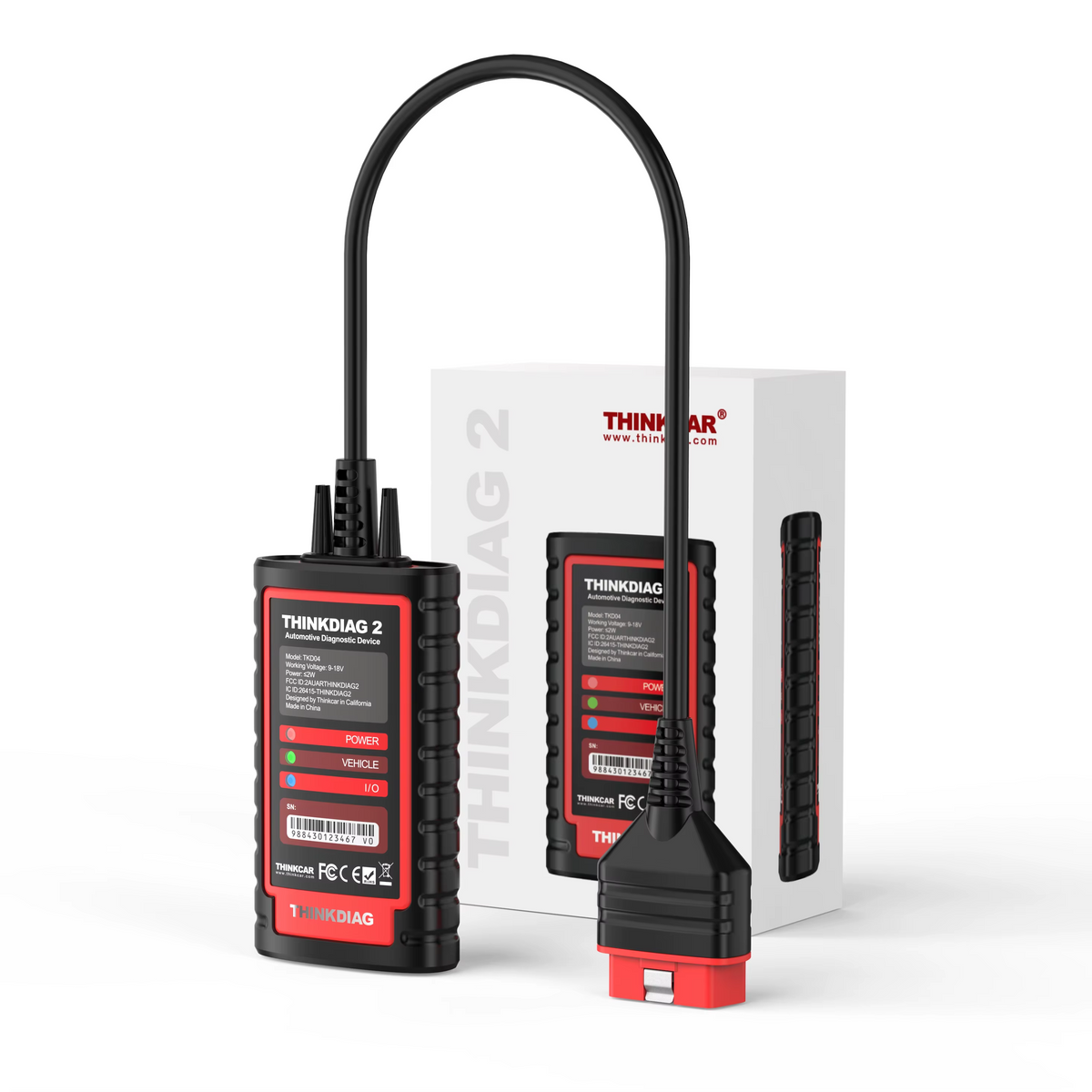

THINKCAR ThinkDiag 2 – visu sistēmu Bluetooth OBD2 diagnostika ar CAN FD

THINKCAR ThinkDiag 2 – kompakts bezvadu diagnostikas adapteris, kas pārvērš „iOS“ vai „Android“ tālruni par daudzfunkcionālu vairāku automobiļu marku diagnostikas ierīci.

ThinkDiag 2 ļauj pārbaudīt ne tikai dzinēju, bet arī automātisko pārnesumkārbu, ABS, SRS drošības spilvenu sistēmu, elektronisko stāvbremzi, virsbūves elektroniku, klimata kontroli un citas atbalstītās automobiļa sistēmas.

Izmantojot divvirzienu aktīvos testus, iespējams nosūtīt komandas saderīgiem komponentiem, savukārt servisa funkcijas un adaptācijas procedūras palīdz veikt biežāk nepieciešamos automobiļa apkopes darbus.

Galvenās priekšrocības

• Visu atbalstīto automobiļa elektronisko sistēmu diagnostika

• Saderīgs ar „iOS“ un „Android“ ierīcēm

• Bezvadu „Bluetooth“ savienojums

• Kļūdu kodu nolasīšana un dzēšana

• Reāllaika dati, grafiki un datu ierakstīšana

• Divvirzienu aktīvie komponentu testi

• ECU kodēšana un adaptācijas saderīgos automobiļos

• 15+ servisa un apkopes funkcijas

• Integrēts CAN FD atbalsts

• Automātiska automobiļa atpazīšana pēc VIN

• Diagnostikas atskaišu izveide un kopīgošana

• Nav nepieciešams atsevišķs diagnostikas planšetdators

Visu sistēmu diagnostika

Atkarībā no automobiļa komplektācijas un izmantotās programmatūras THINKCAR ThinkDiag 2 var diagnosticēt:

• Dzinēja vadības sistēmu

• Automātisko pārnesumkārbu un transmisiju

• ABS un stabilitātes kontroles sistēmu

• SRS drošības spilvenu sistēmu

• Virsbūves vadības moduļus

• Elektronisko stāvbremzi

• Elektrisko stūres pastiprinātāju

• Klimata kontroles sistēmu

• Akumulatora vadības sistēmu

• TPMS riepu spiediena kontroles sistēmu

• Instrumentu paneli

• Piekares vadības sistēmu

• Durvju, logu un apgaismojuma moduļus

• Centrālās vārtejas un citus elektroniskos vadības blokus

Ierīce ļauj apskatīt vadības bloku identifikācijas informāciju, nolasīt un dzēst kļūdu kodus, uzraudzīt reāllaika parametrus un saglabāt diagnostikas rezultātus.

Divvirzienu aktīvie testi

Atšķirībā no vienkārša OBD2 kļūdu lasītāja, ThinkDiag 2 var nosūtīt komandas saderīgiem automobiļa vadības blokiem un praktiski pārbaudīt izvēlēto komponentu darbību.

Atkarībā no automobiļa iespējams aktivizēt vai testēt:

• Radiatora ventilatoru

• Degvielas sūkni

• Sprauslas

• ABS sūkni un vārstus

• Elektriskos logus un spoguļus

• Durvju slēdzenes

• Lukturus un logu tīrītājus

• Skaņas signālu

• Relejus un solenoīdus

• Citus ražotāja atbalstītos elektroniskos izpildmehānismus

Aktīvie testi palīdz noteikt, vai bojājums ir saistīts ar pašu komponentu, tā barošanu, elektroinstalāciju, vadības signālu vai elektronisko vadības bloku.

Konkrētu aktīvo testu pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un vadības bloka.

15+ servisa funkcijas

Atkarībā no automobiļa var būt pieejamas šādas procedūras:

• Eļļas apkopes intervāla atiestatīšana

• Elektroniskās stāvbremzes apkope

• ABS bremžu sistēmas atgaisošana

• DPF reģenerācija un atiestatīšana

• Akumulatora reģistrācija

• Sprauslu kodēšana

• Stūres leņķa sensora kalibrēšana

• Droseļvārsta adaptācija

• Pārnesumkārbas apmācība un adaptācija

• EGR adaptācija

• TPMS sistēmas atiestatīšana

• Piekares augstuma kalibrēšana

• Adaptīvo lukturu iestatīšana

• Jumta lūkas inicializācija

• Citas automobiļa ražotāja paredzētās procedūras

Servisa funkciju pieejamība ir atkarīga no automobiļa markas, modeļa, izlaiduma gada un konkrētā elektroniskā vadības bloka.

Sprauslu kodēšana, pārnesumkārbas apmācība un citas adaptācijas procedūras nav universāla ECU programmēšana.

ECU kodēšana un adaptācijas

Saderīgos automobiļos THINKCAR ThinkDiag 2 var veikt:

• Jaunuzstādītu komponentu pielāgošanu

• Nomainītu vadības bloku konfigurēšanu

• Adaptācijas vērtību atiestatīšanu

• Komponentu apmācības procedūras

• Pamata iestatījumus

• Atbalstīto automobiļa parametru maiņu

• Dažu komforta funkciju aktivizēšanu

ECU kodēšanas un adaptācijas iespējas ir atkarīgas no automobiļa markas, modeļa, izlaiduma gada, tirgus un konkrētā vadības bloka.

ECU kodēšana nav universāla vadības bloku programmatūras pārrakstīšana. Ierīce nav paredzēta ECU klonēšanai, „Bench“ vai „Boot“ programmēšanai, automobiļa čipošanai, dzinēja jaudas palielināšanai vai universālai atslēgu programmēšanai.

CAN FD atbalsts

Integrētais CAN FD protokols paplašina saderību ar daļu jaunāku automobiļu, kuros tiek izmantota ātrāka diagnostikas datu pārraide.

CAN FD atbalsts negarantē visu diagnostikas, aktīvo testu, servisa vai kodēšanas funkciju pieejamību katrā automobilī. Precīza saderība ir atkarīga no transportlīdzekļa modeļa, izlaiduma gada un vadības blokiem.

Reāllaika dati

ThinkDiag 2 ļauj uzraudzīt dažādus automobiļa parametrus:

• Dzinēja apgriezienus

• Dzesēšanas šķidruma temperatūru

• Ieplūdes gaisa temperatūru

• Gaisa plūsmas datus

• Droseļvārsta pozīciju

• Degvielas maisījuma korekcijas

• Sensoru spriegumus

• Pārnesumkārbas temperatūru

• Riteņu ātruma sensoru datus

• Akumulatora spriegumu

• Citus vadības bloku sniegtos parametrus

Datus iespējams apskatīt skaitliskā formā vai grafikos, ierakstīt un vēlāk analizēt. Tas palīdz noteikt bojājumus, kas parādās tikai pēc dzinēja uzsilšanas, braukšanas laikā vai pie noteiktas sistēmas slodzes.

Automātiska VIN atpazīšana

Atbalstītos automobiļos „AutoVIN“ funkcija var automātiski noteikt:

• Automobiļa marku

• Modeli

• Izlaiduma gadu

• VIN numuru

• Atbilstošo diagnostikas programmatūru

Ja automātiskā atpazīšana netiek atbalstīta, automobili iespējams izvēlēties manuāli.

Diagnostikas atskaites

Pēc automobiļa pārbaudes iespējams izveidot diagnostikas atskaiti, kurā iekļauta:

• Automobiļa identifikācijas informācija

• Pārbaudīto sistēmu saraksts

• Konstatētie kļūdu kodi

• Vadības bloku stāvoklis

• Diagnostikas rezultāti

Atskaiti iespējams saglabāt un kopīgot.

Lietošana ar tālruni

1. Pievienojiet ThinkDiag 2 automobiļa OBD2 ligzdai.

2. Lejupielādējiet ražotāja diagnostikas lietotni.

3. Izveidojiet kontu un aktivizējiet ierīci.

4. Izveidojiet savienojumu ar adapteri, izmantojot „Bluetooth“.

5. Izvēlieties automobili vai izmantojiet automātisko VIN atpazīšanu.

6. Lejupielādējiet nepieciešamo diagnostikas programmatūru.

7. Sāciet automobiļa diagnostiku.

Tiek atbalstītas „iPhone“, „iPad“ un „Android“ ierīces. Interneta savienojums var būt nepieciešams ierīces aktivizēšanai, programmatūras lejupielādei, licenču pārbaudei un atjauninājumu instalēšanai.

Kam paredzēts THINKCAR ThinkDiag 2?

Ierīce ir piemērota:

• Automobiļu īpašniekiem

• Pieredzējušiem auto entuziastiem

• Mobilajiem mehāniķiem

• Nelieliem autoservisiem

• Lietotu automobiļu pārbaudei

• Vairāku dažādu marku automobiļu apkopei

• Dzinēja, pārnesumkārbas, ABS un SRS bojājumu meklēšanai

• Divvirzienu aktīvajiem komponentu testiem

• Galvenajām servisa procedūrām

• ECU kodēšanai un adaptācijām saderīgos automobiļos

• Tiem, kuri vēlas veikt padziļinātāku diagnostiku ar tālruni

Komplektācija

• THINKCAR ThinkDiag 2 diagnostikas adapteris

• Aizsargfutrālis

• Lietošanas instrukcija

• Programmatūras aktivizācija atbilstoši izvēlētā komplekta licencei

Svarīga informācija

Diagnostikas, aktīvo testu, servisa funkciju, adaptāciju un ECU kodēšanas atbalsts ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada, tirgus, dzinēja, transmisijas, elektroniskā vadības bloka, instalētās programmatūras un aktīvās licences.

Programmatūras funkcijas, licences derīguma termiņš un iekļautie atjauninājumi var atšķirties atkarībā no konkrētā produkta varianta.
